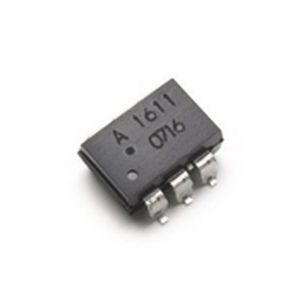

Relè statico per montaggio in superficie ASSR series
a MOSFETad alta tensione

relè statico per montaggio in superficie
relè statico per montaggio in superficie
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Montaggio
per montaggio in superficie
Altre caratteristiche
a MOSFET, ad alta tensione
Corrente di commutazione

Min.: 2,5 A

Max.: 5 A

Descrizione

La famiglia di relè a stato solido Photo MOSFET di Avago Technologies è costituita da uno stadio d'ingresso a diodi ad emissione di luce infrarossa (LED) accoppiato otticamente a un circuito di rivelatore di uscita ad alta tensione con alta tensione di isolamento e alta CMR (Common Mode Rejection) per l'immunità ai transitori in uscita in ambienti rumorosi. Il rivelatore è costituito da un array di diodi fotovoltaici ad alta velocità e da un circuito di pilotaggio per accendere/spegnere due MOSFET ad alta tensione discreti Le configurazioni a canale singolo, ASSR-1218, ASSR-1219, ASSR-1410 e ASSR-1411, sono equivalenti a 1 modulo A di relè elettromeccanici (EMR) e la configurazione a doppio canale, ASSR-1420, è equivalente a 2 moduli A EMR. Sono disponibili in pacchetti DIP a 4 pin SO, DIP a 6 pin, DIP a 8 pin e Gull Wing Surface Mount per pacchetti DIP. Le caratteristiche elettriche e di commutazione dell'ASSR-14XX sono specificate nell'intervallo di temperatura da -40°C a 85°C. Sono utilizzati per la commutazione generale di segnali e carichi CA/CC a bassa potenza. L'ASSR-1219 consente connessioni di uscita AC/DC e solo DC. Per il collegamento solo CC, la corrente di uscita, Io, aumenta a 0,4A e la resistenza all'accensione, R(ON) si riduce a 2,5Ω L'ASSR-1411 consente connessioni di uscita AC/DC e solo DC. Per il collegamento solo CC, la corrente di uscita, Io, aumenta a 1,2A e la resistenza all'accensione, R(ON) riduce di 0,5Ω.

---

Cataloghi
