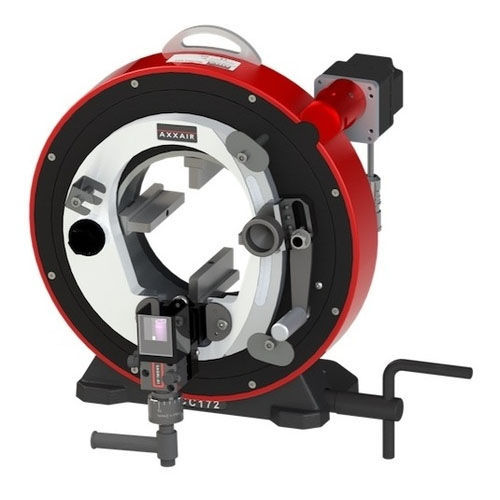

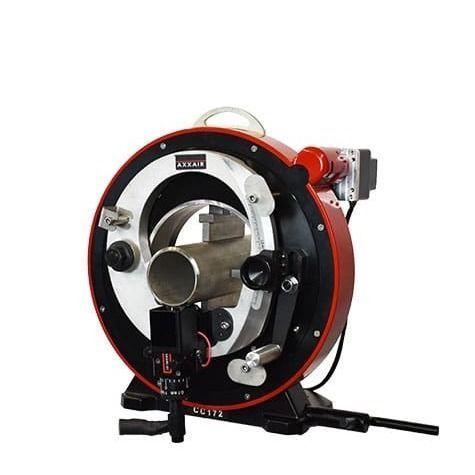

Macchina di saldatura orbitale ad arco SX172

automaticabenchtopper tubi

Dati chiave
INTERVALL0 Ø TUBO: 0,625–6,625" / 16–173 mm
SISTEMA DI RAFFREDDAMENTO: Aria o acqua
FUNZIONI: Saldatura orbitale TIG a fusione o fusione + filo

Panoramica
Il sistema di saldatura orbitale prefabbricato SX172 è progettato per un assemblaggio tubolare accurato e ripetibile prima dell'installazione in cantiere. Mediante saldatura TIG orbitale a fusione o fusione + filo, assicura saldature costanti su acciaio inox, acciaio al carbonio e leghe speciali. Alimentata da sorgenti di saldatura SAXX, la SX172 favorisce la prefabbricazione in officina e può essere rapidamente riconvertita per taglio orbitale o smussatura, riducendo ingombro e tempi di produzione.

Vantaggi del prodotto

• Saldatura TIG orbitale a fusione o fusione + filo per profili di saldatura ripetibili e omogenei
• Regolazione assiale precisa di elettrodo e tubo per allineamento accurato della giunzione
• Regolazione micrometrica del gap d'arco senza utensili speciali per controllo ottimale
• Monitoraggio meccanico del Ø esterno per mantenere la distanza elettrodo‑tubo e compensare l'ovalizzazione
• Sistema di serraggio concentrico per ridurre al minimo la deformazione del tubo durante la saldatura
• Rotazione orbitale automatica per penetrazione uniforme e consistenza della saldatura
• Morse in acciaio inossidabile per evitare contaminazioni e proteggere le superfici interne
• Adatta ad acciaio inox, acciaio al carbonio e leghe speciali in diversi settori
• Alimentata da sorgenti SAXX per funzionamento automatizzato e affidabile
• 1 macchina — 3 applicazioni: saldatura, taglio e smussatura con cambio rapido tramite due viti di regolazione
• Ideale per prefabbricazione in officina per ridurre tempi di saldatura in cantiere e rischi di installazione

Tabella specifiche (Aria vs Acqua)
DESCRIZIONE | SX172 Raffreddato ad aria | SX172 Raffreddato ad acqua
Potenza | Aria | Acqua
Codice articolo | SX172-A | SX172-E
Gamma di bloccaggio tubi | 0.625 – 6.625" / 16 – 173 mm | 0.625 – 6.625" / 16 – 173 mm
Ciclo di lavoro al 100% | 100 A | 200 A
Diametro elettrodo | 1/16" o 3/32" / 1,6 o 2,4 mm | 1/16" o 3/32" / 1,6 o 2,4 mm
Sistema di raffreddamento | No | Sì
Temp. max di esercizio | 40 °C / 104 °F | 40 °C / 104 °F
Emissione acustica max | < 70 dB | < 70 dB
Peso unitario | 52 kg / 115 lbs | 52 kg / 115 lbs

Caratteristiche tecniche / specifiche

• Modello: SX172
• Intervallo Ø tubo: 0.625–6.625" (16–173 mm)
• Funzioni: Saldatura orbitale TIG a fusione o fusione + filo
• Raffreddamento: aria (SX172-A) o acqua (SX172-E)
• Codici: SX172-A (aria), SX172-E (acqua)
• Ciclo di lavoro 100%: 100 A (aria), 200 A (acqua)
• Diametro elettrodo: 1/16" o 3/32" (1,6 o 2,4 mm)
• Temp. max di esercizio: 40 °C / 104 °F
• Emissione acustica max: < 70 dB
• Peso: 52 kg / 115 lbs
• Punti chiave: regolazione assiale elettrodo/tubo, controllo micrometrico gap d'arco, monitoraggio meccanico Ø, serraggio concentrico, morse inox, rotazione orbitale automatica, cambio rapido per taglio/smussatura, alimentata da sorgenti SAXX
