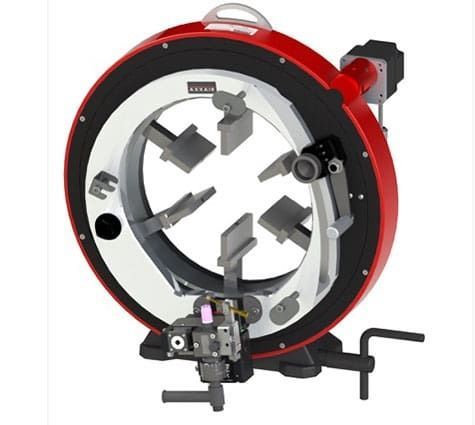

Macchina di saldatura orbitale TIG SX322 AVC / OSC

automaticaper grandi diametriper tubi

Panoramica
La SX322 AVC / OSC è una saldatrice TIG orbitale progettata per la prefabbricazione di tubi di grande diametro dove la ripetibilità e l'integrità della saldatura sono essenziali. Il controllo della tensione d'arco (AVC) e l'oscillazione (OSC) assicurano condizioni d'arco stabili, posizionamento preciso dell'elettrodo e saldature multipass uniformi. L'unità è compatibile con le sorgenti SAXX e può essere riconfigurata per taglio o smussatura orbitale in officina.

Dati chiave

• Intervallo Ø tubo: 141–328 mm (5,563–12,750 in)
• Spessore applicabile: fino a 12,7 mm (0,5 in)
• Raffreddamento: raffreddamento ad acqua
• Funzioni: Saldatura TIG orbitale con AVC / OSC; cambio rapido per taglio e smussatura
• Spostamento assiale motorizzato: ±10 mm (0,39 in)
• Diametri elettrodo: 1,6 mm o 2,4 mm (1/16" o 3/32")

Vantaggi del prodotto

• Controllo dell'arco costante tramite AVC per gestire automaticamente la distanza elettrodo–tubo
• OSC controllato per profili di cordone uniformi in multi-pass
• Morsetti concentrici per ridurre deformazioni e garantire allineamento
• Morsi in acciaio inox per proteggere le superfici interne
• Rotazione orbitale automatica per penetrazione uniforme su tutta la circonferenza
• Una macchina per saldatura, taglio e smussatura con rapido cambio
• Compatibile con acciai comuni e leghe speciali

Cos'è AVC/OSC?
Controllo motorizzato della tensione d'arco (AVC)
L'AVC mantiene costante la distanza elettrodo–tubo regolando automaticamente la tensione d'arco durante la saldatura, fondamentale nei processi TIG orbitali multi-pass per evitare il contatto con la pozza di fusione e garantire risultati ripetibili.

Applicazioni tipiche

• Quando non si vuole una misura meccanica del diametro esterno: l'AVC non richiede contatto meccanico e offre un tracciamento più preciso e rapido rispetto ai rulli meccanici.
• Durante la saldatura con filo e variazioni della velocità di deposito: l'AVC evita che la torcia tocchi la pozza di fusione durante le passate.

Saldatura TIG orbitale con AVC + OSC + filo
Il processo meccanizzato combina AVC, oscillazione della torcia e alimentazione del filo per riempire giunti smussati su tubi a parete spessa (root, fill, cap) mantenendo fusione uniforme e deposito costante attorno alla giunzione.

Specifiche tecniche

• Descrizione: Sistema SX322 AVC / OSC
• Codice articolo: SX322-NAOF
• Intervallo diametri: 141–328 mm (5,563–12,750 in)
• Ciclo di lavoro 100%: 200 A
• Diametro elettrodo: 1,6 o 2,4 mm (1/16" o 3/32")
• Raffreddamento: acqua
• Temp. max operativa: 40 °C (104 °F)
• Emissione acustica max: < 70 dB
• Peso unitario: 74 kg (163 lb)
