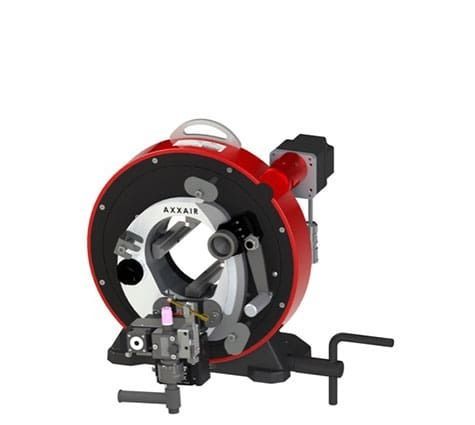

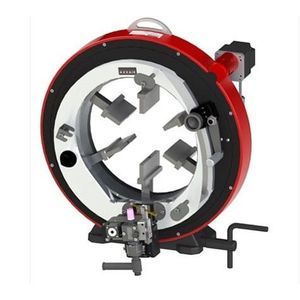

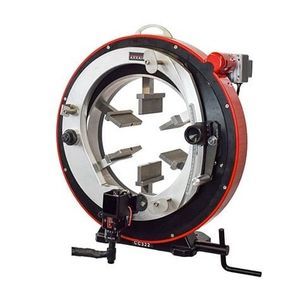

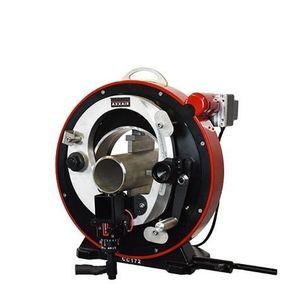

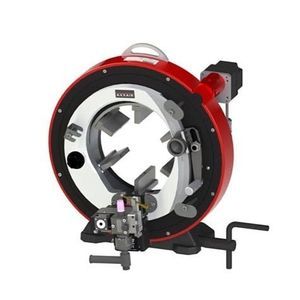

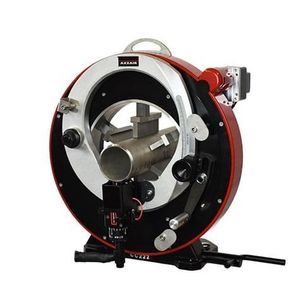

Macchina di saldatura orbitale TIG SX122 AVC / OSC

automaticaper tubiper acciaio inossidabile

Panoramica
La SX122 AVC / OSC è una saldatrice orbitale TIG per prefabbricazione progettata per ottenere saldature di alta precisione e ripetibili su assiemi di tubi. Il controllo della tensione d'arco (AVC) e l'oscillazione (OSC) stabilizzano la lunghezza d'arco e consentono saldature multipasso controllate su acciai e leghe esotiche. Progettata per la prefabbricazione in officina, è compatibile con le fonti SAXX-210 AVC/OSC e SAXX-300 AVC/OSC, riducendo i lavori in cantiere e gli errori di montaggio.

Dati chiave

• DESCRIZIONE: Sistema SX122 AVC / OSC
• Codice: SX122-NAOF
• Intervallo Ø est.: 0,5″–4,5″ / 12–119 mm
• Sistema di raffreddamento: Raffreddamento ad acqua
• Funzioni: Saldatura TIG orbitale con AVC / OSC

Vantaggi del prodotto

• Saldatura TIG orbitale con AVC / OSC per controllo preciso dell'arco e qualità costante
• Arc Voltage Control (AVC) mantiene automaticamente la distanza elettrodo-tubo
• Sistema di oscillazione (OSC) per saldature multipasso controllate e profili di cordone uniformi
• Idonea per tubi a parete spessa fino a 12,7 mm (0,5″)
• Spostamento assiale motorizzato ±10 mm (0,39″) per posizionamento preciso dell'elettrodo
• Serraggio concentrico che minimizza la deformazione e garantisce l'allineamento
• Rotazione orbitale automatica per penetrazione uniforme su tutta la circonferenza
• Morse in acciaio inox per proteggere le superfici interne e prevenire contaminazioni
• Compatibile con acciai e leghe esotiche, incluso l'acciaio inossidabile
• Alimentata da sorgenti SAXX (SAXX-210 AVC/OSC o SAXX-300 AVC/OSC) per prefabbricazione affidabile
• Multifunzione: saldatura, taglio e smussatura con rapido cambio tramite due viti di regolazione
• Progettata per la prefabbricazione in officina per ridurre lavori in cantiere, tempi di installazione e rilavorazioni

Cos'è AVC/OSC?
Controllo motorizzato della tensione d'arco: AVC
L'AVC regola automaticamente la tensione d'arco per mantenere una distanza costante tra elettrodo e tubo durante la saldatura. È fondamentale nelle saldature orbital TIG multipasso per preservare l'altezza dell'arco ed evitare il contatto con la pozza di fusione.

Le due applicazioni più comuni:

• Quando non si desidera misurare meccanicamente il diametro esterno: l'AVC offre una tracciatura senza contatto, più precisa e reattiva rispetto a sistemi meccanici.
• Quando si salda con filo d'apporto e la velocità di deposito sotto l'elettrodo varia: l'AVC evita che l'elettrodo tocchi la pozza di fusione.

Saldatura TIG orbitale con AVC + OSC + filo
La saldatura meccanizzata multipasso combina AVC, oscillazione della torcia e alimentazione del filo per riempire giunti smussati su tubi a parete spessa. Sequenze tipiche: radice, una o più passate di riempimento e passata di finitura. L'oscillazione migliora l'efficienza di deposito e la fusione uniforme su entrambi i lati del giunto.

Video
Video del prodotto che mostra la saldatura TIG orbitale multipasso con il sistema AVC/OSC di AXXAIR.

Specifiche tecniche

• Modello: Sistema SX122 AVC / OSC
• Codice articolo: SX122-NAOF
• Intervallo Ø tubi: 0,5 – 4,5″ / 12 – 119 mm
• Ciclo di lavoro 100%: 200 A
• Diametro elettrodo: 1/16″ o 3/32″ (1,6 o 2,4 mm)
• Raffreddamento: Acqua
• Temperatura max di esercizio: 40 °C / 104 °F
• Potenza acustica max.: < 70 dB
• Peso unitario: 46 kg / 101 lbs
• Spostamento assiale motorizzato (OSC): ±10 mm (0,39″)
• Serraggio concentrico, rotazione orbitale automatica, morse inox
• Compatibile con acciai e leghe esotiche
