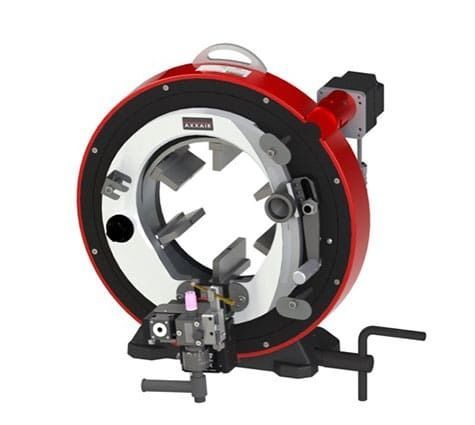

Macchina di saldatura orbitale TIG SX222 AVC / OSC

automaticaper tubiper acciaio inossidabile

Panoramica
La SX‑222 AVC/OSC è una saldatrice TIG orbitale per prefabbricazione, progettata per la produzione di tubi di medio diametro dove precisione e ripetibilità della saldatura sono essenziali. Dotata di Arc Voltage Control (AVC) e Oscillation (OSC), garantisce arco stabile, posizionamento accurato dell'elettrodo e saldature multi‑pass uniformi anche su spessori impegnativi.

Specifiche principali
INTERVALLO DI DIAMETRO ESTERNO: 2.375–8.625" / 55–228 mm
SISTEMA DI RAFFREDDAMENTO: Raffreddamento ad acqua
FUNZIONI: Saldatura TIG orbitale con AVC / OSC

Descrizione
Azionata dalle sorgenti di saldatura SAXX (SAXX‑210 AVC/OSC o SAXX‑300 AVC/OSC), la SX‑222 offre una soluzione completa per saldatura TIG orbitale in officina. Il design modulare consente rapida conversione a taglio orbitale o smussatura, fornendo flessibilità nelle linee di produzione industriale.

Vantaggi del prodotto

• Saldatura TIG orbitale con AVC / OSC per controllo preciso dell'arco e qualità di saldatura ripetibile
• Arc Voltage Control (AVC) mantiene automaticamente la distanza elettrodo‑tubo durante la saldatura
• Sistema di oscillazione (OSC) consente saldatura multi‑pass controllata e profili di cordone uniformi
• Adatta a tubi con pareti spesse fino a 12,7 mm (0,5") per applicazioni industriali gravose
• Spostamento assiale motorizzato ±10 mm (0,39") per posizionamento accurato dell'elettrodo
• Serraggio concentrico per minimizzare deformazioni e assicurare allineamento
• Rotazione orbitale automatica per penetrazione uniforme su tutta la circonferenza
• Morsetti in acciaio inox per evitare contaminazioni e proteggere le superfici interne
• Compatibile con acciai e leghe speciali, inclusi acciaio inox e materiali ad elevata purezza
• Integrabile con generatori SAXX per saldatura automatizzata affidabile
• 1 macchina – 3 applicazioni: saldatura, taglio e smussatura con cambio rapido
• Progettata per prefabbricazione in officina per ridurre lavoro in cantiere, tempi di installazione e rilavorazioni

Cos'è AVC/OSC?
Controllo motorizzato della tensione d'arco: AVC
AVC monitora e regola la distanza tra elettrodo e tubo controllando la tensione d'arco. Mantiene automaticamente l'altezza dell'arco durante la saldatura, fondamentale nei processi TIG orbitale multi‑pass per evitare il contatto della torcia con la vasca di saldatura.

Due applicazioni comuni

• Quando non si desidera misurare meccanicamente il diametro esterno: AVC opera senza contatto e il suo sensore è più preciso e reattivo del tracciamento meccanico.
• Quando si salda con filo d'apporto e la deposizione sotto l'elettrodo non è perfettamente controllata: AVC evita il contatto dell'elettrodo con la vasca di saldatura mantenendo l'altezza d'arco corretta.

Applicazioni (AVC + OSC + filo)
La saldatura meccanizzata multi‑pass combina AVC, oscillazione della torcia e apporto di filo per riempire giunti smussati su tubi a parete spessa. Il sistema supporta passate di radice, riempimento e finitura con oscillazione controllata per una deposizione efficiente e fusione uniforme ai lati del giunto.

Risorse
Brochure prodotto e manuale utente disponibili per installazione, esercizio e manutenzione (vedere risorse nella scheda prodotto).

Specifiche tecniche

• DESCRIZIONE: Sistema SX222 AVC / OSC
• Codice articolo: SX222-NAOF
• Modello: SX222
• Intervallo diametro: 2.375 – 8.625" / 55 – 228 mm
• Ciclo di lavoro 100%: 200 A
• Diametro elettrodo: 1/16" o 3/32" (1,6 o 2,4 mm)
• Raffreddamento: Raffreddamento ad acqua
• Temp. max di esercizio: 40 °C / 104 °F
• Emissione acustica max.: < 70 dB
• Peso unitario: 61 kg / 134 lb
• Spostamento assiale motorizzato (OSC): ±10 mm (0,39")
• Adatta a spessori di parete fino a 12,7 mm (0,5")
• Serraggio concentrico e morsetti inox
• Rotazione orbitale automatica
• Compatibile con acciai e leghe speciali
