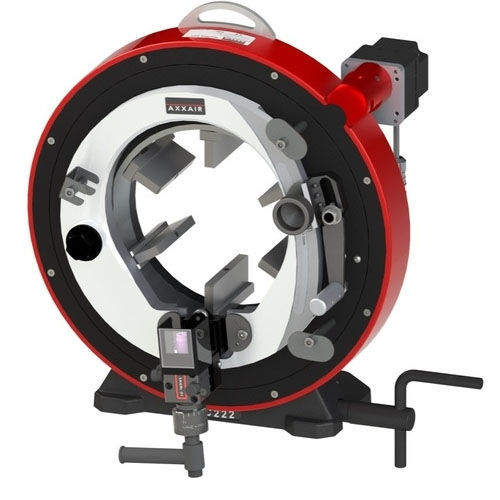

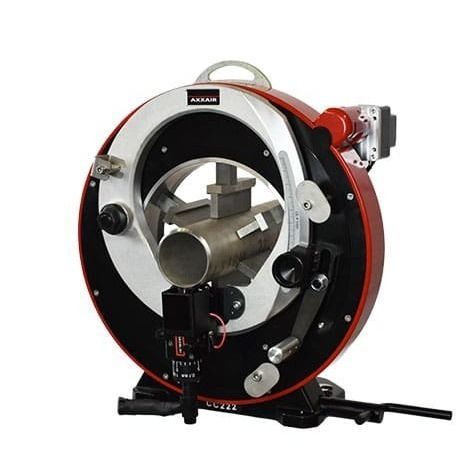

Macchina di saldatura orbitale TIG SX222 series

automaticaper tubiper acciaio

Panoramica
La saldatrice TIG orbitale SX222 è progettata per la prefabbricazione in officina di tubi di medio diametro. Supporta i processi di fusione e fusione + filo e può essere convertita per il taglio orbitale o la smussatura mediante kit di conversione. Adatta ad acciai e leghe esotiche, è compatibile con le unità di potenza SAXX.

Dati principali

• INTERVALLO DI DIAMETRO ESTERNO TUBO: 2.375–8.625" / 55–228 mm
• SISTEMA DI RAFFREDDAMENTO: Raffreddamento ad aria (SX222-A) o ad acqua (SX222-E)
• FUNZIONI: Saldatura TIG orbitale per fusione o fusione + filo

Dettagli prodotto
Il SX222 fornisce saldatura TIG orbitale controllata con posizionamento assiale preciso dell'elettrodo e del tubo, regolazione micrometrica del gap d'arco e monitoraggio meccanico del diametro esterno per mantenere una distanza elettrodo-tubo costante. Il sistema di serraggio concentrico e le ganasce in acciaio inox riducono deformazioni e contaminazioni. Kit di conversione rapidi consentono di eseguire taglio e smussatura in officina.

Vantaggi del prodotto

• Saldatura TIG orbitale per fusione o fusione + filo per qualità di saldatura ripetibile
• Regolazione assiale accurata di elettrodo e tubo per allineamento preciso
• Regolazione micrometrica del gap d'arco senza attrezzi speciali
• Monitoraggio meccanico del diametro esterno per compensare l'ovalizzazione e mantenere la distanza dell'elettrodo
• Sistema di serraggio concentrico per ridurre la deformazione dei tubi
• Rotazione orbitale automatica per penetrazione uniforme e risultati costanti
• Ganasce in acciaio inossidabile per prevenire la contaminazione delle superfici interne
• Compatibile con acciai e leghe esotiche
• Alimentata da unità SAXX per saldatura automatizzata e controllata
• Una macchina con tre applicazioni: saldatura, taglio e smussatura con cambio rapido
• Progettata per prefabbricazione in officina per ridurre i tempi di saldatura in cantiere e i rischi di installazione

Tabella specifiche (Raffreddamento ad aria vs Raffreddamento ad acqua)
DESCRIPTION | SX222 Raffreddato ad aria | SX222 Raffreddato ad acqua
Power | Raffreddato ad aria | Raffreddato ad acqua
Part No. | SX222-A | SX222-E
Locking tube range | 2.375 – 8.625" / 55 – 228 mm | 2.375 – 8.625" / 55 – 228 mm
100% duty cycle | 100 A | 200 A
Electrode diameter | 1/16" or 3/32" / 1.6 or 2.4 mm | 1/16" or 3/32" / 1.6 or 2.4 mm
Cooling system | No | Yes
Max operating temperature | 40 °C / 104 °F | 40 °C / 104 °F
Max acoustic radiation | < 70 dB | < 70 dB
Unit weight | 59 kg / 130 lbs | 59 kg / 130 lbs

Applicazioni
Prefabbricazione in officina di tubi di medio diametro per settori che richiedono saldature ad alta purezza o protezione dalla corrosione; adatta a acciai e leghe esotiche e a processi che traggono vantaggio da saldatura orbitale TIG automatizzata e ripetibile.

Specifiche tecniche

• Modello: SX222 (SX222-A aria, SX222-E acqua)
• Intervallo diametro esterno: 2.375–8.625" / 55–228 mm
• Funzioni: Saldatura TIG orbitale per fusione o fusione + filo; convertibile per taglio e smussatura
• Ciclo di lavoro 100%: 100 A (aria) / 200 A (acqua)
• Diametro elettrodo: 1/16" o 3/32" (1,6 o 2,4 mm)
• Sistema di raffreddamento: aria o acqua a seconda del modello
• Temperatura massima operativa: 40 °C / 104 °F
• Potenza acustica massima: < 70 dB
• Peso unitario: 59 kg / 130 lbs
• Caratteristiche principali: posizionamento assiale elettrodo & tubo, regolazione micrometrica del gap, monitoraggio meccanico del diametro, serraggio concentrico, rotazione orbitale automatica, ganasce inox
