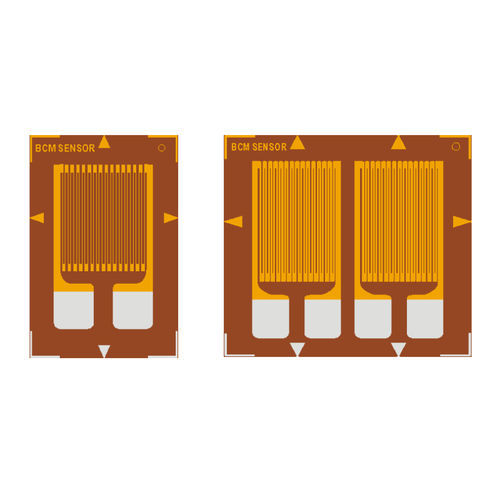

Ponte estensimetrico a resistenza

a resistenzalinearea griglia singola

Gli estensimetri lineari BCM SENSOR sono stati sviluppati appositamente per la produzione di trasduttori di forza di precisione che utilizzano il principio di funzionamento della trave di flessione. Per questa specifica applicazione, gli estensimetri lineari sono compensati per temperatura e creep e possono essere incapsulati o open-face a seconda delle esigenze. Gli estensimetri per karma possono essere prodotti con compensazione del modulo effettivo (EMC). Gli estensimetri EMC sono utilizzati soprattutto per la produzione di trasduttori di forza a basso costo, perché con gli estensimetri EMC i produttori possono eliminare l'uso di resistenze di compensazione e ottenere la compensazione della sensibilità. Per la compensazione del creep, esistono 18 codici di creep: "N10, N9, N8, ..., O, ..., P5, P6, P7″. Il codice "N10" è il codice di scorrimento più negativo, mentre il "P7″ è il più positivo. La "O" indica un codice di creep moderato. Per uno specifico estensimetro, il codice di creep disponibile è riportato sotto le sue dimensioni alla voce "Opzione *9″ nelle pagine seguenti. Per codici di scorrimento personalizzati, consultare la BCM SENSOR. Per ulteriori informazioni sulla compensazione dell'auto-temperatura (STC), sulla compensazione del creep e sull'EMC degli estensimetri, consultare gli articoli corrispondenti sul sito web di BCM SENSOR. Materiale di supporto - resina fenolica modificata (F), resina poliimmidica modificata (I), polieterchetone laminato (B), poliimmide laminato avanzato (A), poliimmide laminato (L) Intervallo di temperatura di lavoro - -30~+80°C per il supporto F, -85~+150°C per il supporto I, -45~+150°C per il supporto B, -195~+200°C per il supporto A, -55~+150°C per il supporto L Tolleranza di resistenza - <±0.1% Dispersione del fattore di misura - 10^7 a 1000µε
