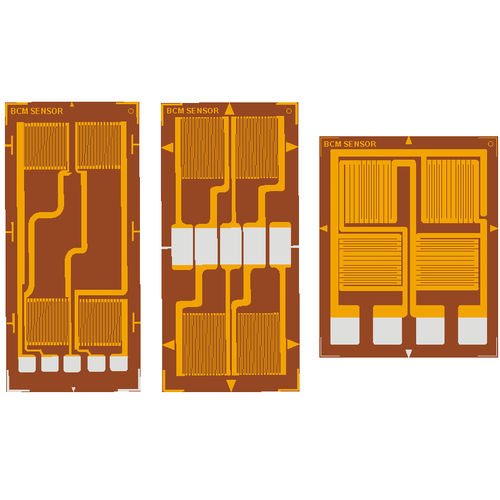

Ponte estensimetrico a resistenza FG

a sezione rettangolareper analisi degli sforziponte completo

Gli estensimetri a ponte intero BCM SENSOR sono stati sviluppati appositamente per la produzione di trasduttori di forza di precisione che utilizzano il principio di funzionamento della trave in flessione. Per questa specifica applicazione, gli estensimetri a ponte intero sono compensati per temperatura e creep e possono essere incapsulati o open-face a seconda delle esigenze. Gli estensimetri per karma possono essere prodotti con compensazione del modulo effettivo (EMC). Gli estensimetri EMC sono utilizzati soprattutto per la produzione di trasduttori di forza a basso costo, perché con gli estensimetri EMC i produttori possono eliminare l'uso di resistenze di compensazione e ottenere la compensazione della sensibilità. Per la compensazione del creep, esistono 18 codici di creep: "N10, N9, N8, ..., O, ..., P5, P6, P7″. Il codice "N10" è il codice di scorrimento più negativo, mentre il "P7″ è il più positivo. La "O" indica un codice di creep moderato. Per uno specifico estensimetro, i codici di scorrimento disponibili sono riportati nella colonna "&" della tabella di selezione. Per un codice di scorrimento personalizzato, consultare la BCM SENSOR. Per ulteriori informazioni sulla compensazione della temperatura (STC), sulla compensazione del creep e sull'EMC degli estensimetri, consultare gli articoli corrispondenti sul sito web di BCM SENSOR.
