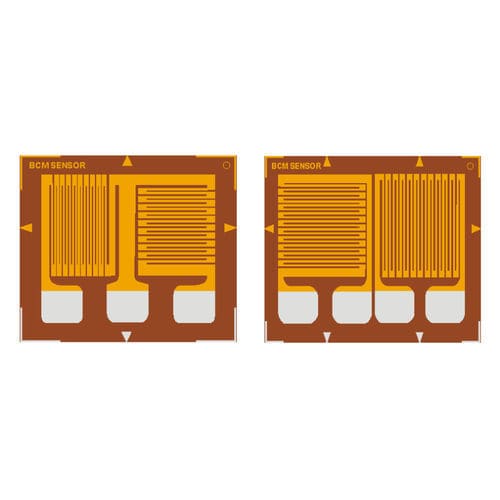

Ponte estensimetrico a resistenza BB series

a rosettabiassiale a due grigliea doppia griglia

Gli estensimetri o le rosette a T BCM SENSOR a 90° sono sviluppati appositamente per la produzione di celle di carico a colonna che utilizzano il principio di funzionamento a colonna. Ai fini di questa specifica applicazione, gli estensimetri a 90° sono compensati in temperatura e in creep, e possono essere incapsulati o aperti a seconda delle esigenze. I karma gauges possono essere prodotti con compensazione del modulo effettivo (EMC). Gli estensimetri EMC sono principalmente per la produzione di trasduttori di forza a basso costo, perché con gli estensimetri EMC i produttori possono eliminare l'uso di resistenze di compensazione e ottenere la compensazione della sensibilità. Per la compensazione dello scorrimento, ci sono 18 codici di scorrimento: "N10, N9, N8, ..., O, ..., P5, P6, P7″. Il "N10" è il codice di scorrimento più negativo, mentre il "P7″ è quello più positivo. La "O" sta per un codice di scorrimento moderato. Per un estensimetro specifico, si prega di trovare il suo codice di creep disponibile sotto le sue dimensioni alla "Opzione *9″ nelle pagine seguenti. Per un codice di creep personalizzato, consultare BCM SENSOR. Per ulteriori informazioni sulla compensazione dell'auto-temperatura (STC), la compensazione del creep e l'EMC degli estensimetri, si prega di fare riferimento agli articoli corrispondenti rispettivamente sul sito web di BCM SENSOR.
