Ponte estensimetrico per semiconduttore N

di superficie

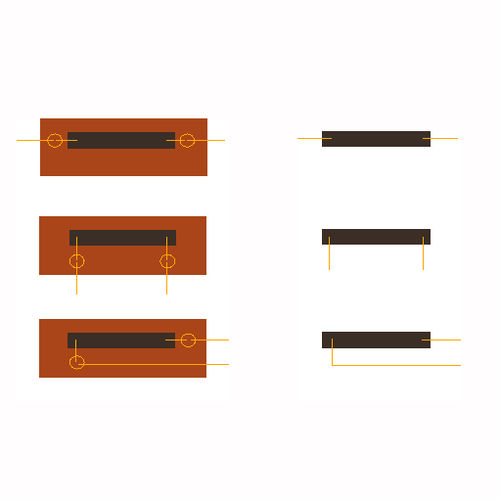

Basati sull'effetto piezoresistivo, gli estensimetri a semiconduttore (ScSG) di BCM SENSOR sono realizzati da wafer di silicio di tipo p e sono prodotti in due serie: Serie N, in cui gli ScSG sono realizzati senza supporto, e Serie B, in cui gli ScSG sono dotati di supporto. Le due serie di ScSG hanno tre opzioni disponibili per la lunghezza del calibro: 2,6 mm, 3,8 mm e 5 mm. Per quanto riguarda la disposizione dei conduttori/fili di ScSG, la serie B ha due opzioni, mentre la serie N ha una sola opzione, poiché i suoi conduttori sono flessibili e possono essere piegati. I dettagli sono descritti in Layout dei conduttori o dei fili a pagina 1 della scheda tecnica. Nel caso in cui la differenza di resistenza del sensore ScSG debba essere inferiore alla tolleranza standard del BCM SENSOR, il sensore ScSG verrà selezionato e confezionato in modo speciale come calibri raggruppati per garantire il limite richiesto. Questo è specificato come 6° e 7° codice nel codice d'ordine. Per garantire una consegna rapida, sono disponibili a magazzino campioni della serie N e della serie B di ScSG con diversi fattori di calibro, lunghezze di calibro e resistenze. L'ScSG viene utilizzato principalmente per misurare piccole deformazioni (in pochi microstrati, μɛ) o per compensare la non linearità nelle applicazioni dei trasduttori.
