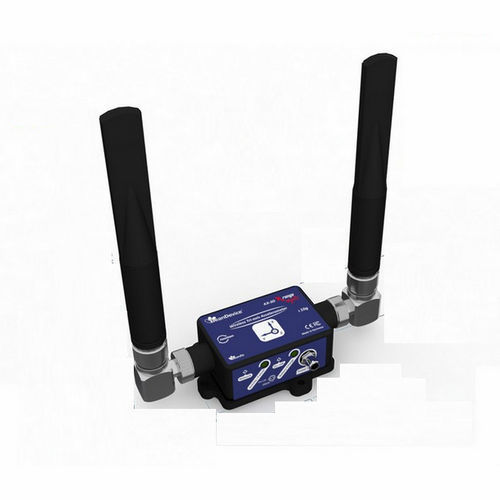

Accelerometro triassiale Beandevice AX-3D XRange ±2g or ±10g - High Gain Antenna

MEMSsenza filiprogrammabile

Panoramica del prodotto: BeanDevice® 2.4GHz AX-3D XRange è un sensore di vibrazioni wireless ad alte prestazioni progettato per il monitoraggio IoT industriale. Combina robustezza, precisione e connettività wireless a lungo raggio, eccellendo nell'analisi delle vibrazioni in tempo reale, nella manutenzione predittiva e nel monitoraggio della salute strutturale di macchinari, ponti e cantieri.Caratteristiche principali:Sensore di vibrazione triassiale a basso rumore: ±2g (45 µg/√Hz) o ±10g (100 µg/√Hz) per un monitoraggio preciso delle vibrazioni IoT nell'SHM e nella manutenzione predittiva.Connettività wireless robusta: 2,4 GHz senza licenza per una trasmissione dati affidabile e a lungo raggio in ambienti industriali.Elaborazione e conformità in tempo reale: Segnalazione DIN 4150-3 (±2g) tramite BeanScape® con FFT, PPV e avvisi.Filtro anti-liasing: Butterworth del 5° ordine programmabile da remoto per dati di vibrazione puliti e ad alta fedeltà e analisi FFT.Montaggio versatile: Opzioni di montaggio a vite o a doppia vite e magnetico per un'installazione facile e sicura su qualsiasi superficie.Opzioni di antenna: Antenna ad alto guadagno per una portata maggiore o radome compatto per installazioni difficili e con spazio limitato.Design resistente: Involucro in alluminio impermeabile IP67, leggero e con protezione ESD per un uso robusto.Registrazione ad alta capacità: Memorizzazione di 8 milioni di registri e batteria ricaricabile per un monitoraggio ininterrotto.Filtro hardware incorporato: dotato di un filtro anti-aliasing del 5° ordine (programmabile da remoto) e di un filtro IIR software, BeanDevice® 2.4GHz AX-3D XRange garantisce un funzionamento affidabile in ambienti difficili come i cantieri e il monitoraggio strutturale.Funzione TimeSync®: Raggiunge una sincronizzazione temporale di ±2,5 ms tra le reti di sensori wireless, migliorando la fusione dei dati e l'analisi modale.Selezioni di antenne ad alte prestazioni:Antenna radome: Compatta, robusta, ideale per applicazioni con limiti di spazio. Portata tipica: 150 m (LOS), 30-60 m (NLOS).Antenna ad alto guadagno: Ottimizzata per la massima portata. Portata tipica: 400 m (LOS), 60-120 m (NLOS).Opzioni di montaggio per ogni ambiente:Base di montaggio a vite standard: Permanente e sicura per applicazioni a lungo termine. Ideale per installazioni industriali, all'aperto o ad alte vibrazioni.Base a doppia modalità (aggiungere -M al codice prodotto): Magnetica e a vite in un'unica soluzione, senza bisogno di altre parti. Si aggancia magneticamente (tenuta di oltre 10 kg) o si avvita in modo permanente. Perfetta per le distribuzioni rapide o per le configurazioni riutilizzabili.Opzionale: staffa da parete a 90° con Bullseye: Allineamento di precisione per il montaggio verticale/a parete. Compatibile con entrambe le basi di montaggio.Analisi avanzata delle vibrazioni con BeanScape® Premium:Monitoraggio in tempo reale: Visualizzazione dei dati di vibrazione e velocità.Strumenti di analisi completi: FFT (Fast Fourier Transform), PPV (Peak Particle Velocity) e misure di velocità.Reporting automatico: Risultati FFT con valori PPV e rapporti di analisi della velocità conformi agli standard DIN 4150-3.Avvisi proattivi: Genera automaticamente notifiche di allarme via e-mail quando vengono superate le soglie di attivazione.Applicazioni:Monitoraggio delle vibrazioni al suolo nei cantieriMisure dinamiche per il materiale rotabileProve e misure per il materiale rotabileMonitoraggio dello stato di salute strutturale (SHM) per edifici e infrastruttureAnalisi delle vibrazioni per la manutenzione predittiva e la diagnosticaRispetto alla versione standard, il modello XRange offre una maggiore capacità del data logger e supporta il montaggio sia a vite che magnetico per una maggiore flessibilità di installazione.Specifiche tecniche:Sensore di vibrazione triassiale wireless ad alte prestazioni basato sulla tecnologia MEMSVisualizzazione in tempo reale di FFT e velocitàRapporto automatico conforme allo standard DIN4150-3 (Excel, PDF e Word) con valori di FFT, PPV e velocità (versione ± 2g con BeanScape® 2.4GHZ Premium)Modalità di misura avanzate: monitoraggio continuo o modalità event-triggerGamma wireless: Antenna ad alto guadagno: 400m max LOS, 60-120m (NLOS); Antenna integrata a basso profilo: 150m max, 30-60m (NLOS)Campo di misura: ± 2g o ± 10gDensità di rumore molto bassa: 45 µg/√Hz (versione ± 2g), 100 µg/√Hz (versione ± 10g)Frequenza di campionamento massima: 3 KSPS (se 1 canale è abilitato)Filtro Butterworth hardware anti-aliasing (5° ordine) con frequenza di taglio programmabile da 1 Hz a 2 KHzLogger dati integrato: fino a 8 milioni di punti dati (con datazione degli eventi)Batteria ricaricabile integrata ai polimeri di litio con caricabatteria industriale (8-28 VDC)Involucro in alluminio impermeabile (IP67 | Nema 6) (dimensioni Lxlxh: 100x71x38 mm)Processo di montaggio: montaggio a vite o magneticoFunzione TimSync: Sincronizzazione temporale attraverso le reti di sensori wireless con una precisione di ±2,5 msSpecifiche dell'accelerometro:Tecnologia dell'accelerometro: Tecnologia MEMS accurata e a bassa potenzaRisoluzione del sensore: Versione ±2g: 0,1mg; versione ±10g: 0,3mgNon linearità tipica (fondo scala, @ 25°C): ±0,1%Convertitore analogico-digitale: 16 bit, architettura SAR con compensazione della temperaturaRisposta in frequenza del sensore (-3 dB): DC a 800 HzDensità spettrale del rumore: ±2g Versione: 45 µg/√Hz; versione ±10g: 100 µg/√HzVariazione offset zero-g da RT a Temp: ±0,1 mg/°CVariazione sensibilità da RT a Temp: ±2g Versione: ±0,01 %/°C (XY), ±0,02 %/°C (Z); versione ±10g: ±0.01 %/°COffset Errore raziometrico: ±2g Versione: 2mg; ±10g versione: ±0,2% (XY), ±0,1% (Z)Sensibilità Errore raziometrico: ±2g Versione: ±1,25% (X-Y), ±0,2% (Z); ±10g Versione: ±1,6% (X-Y), ±0,2% (Z)Sensibilità dell'asse trasversale: 1%Filtro hardware anti-aliasing: Filtro Butterworth del 5° ordine - frequenza di taglio: da 1 Hz a 2000 Hz programmabile da remoto (BeanScape®)Specifiche RF:Stack di protocollo wireless: Tecnologia radio a 2,4 GHz ultra-potente e senza licenza (IEEE 802.15.4E)Topologia WSN: Point-to-Point / StarTasso di dati: 250 Kbit/sCaratteristiche RF: ISM 2,4GHz - 16 canali. Architettura di diversità d'antenna progettata da BeanAir®Potenza TX: +18 dBmSensibilità del ricevitore: -104 dBmGamma radio massima: Antenna ad alto guadagno: 400m max (LOS), 60-120m (NLOS); Antenna radome integrata: 150m max (LOS), 30-60m (NLOS)Diversità d'antenna: Versione antenna ad alto guadagno: 2 x antenna tipo N 5dBi, IP67; versione antenna radome: 2 x antenna 1,9 dBi, IP67Meccanica e ambiente:Involucro: Alluminio AL6061 e involucro impermeabileDimensioni in mm (LxPxH): 100 x 71 x 38 (senza antenne Radome, con occhiello di montaggio)Peso (con batteria interna e antenna Radome): 240g (montaggio a vite), 265g (montaggio magnetico)Peso (con batteria interna e antenna ad alto guadagno): 440 g (montaggio a vite), 465 g (montaggio magnetico)Resistenza agli urti: 150 g per 50 msTemperatura di funzionamento: da -40 °C a +60 °C (è necessario uno schermo solare per l'esposizione diretta al sole)Umidità massima: 90 %Regole e certificazioni radio: CE Direttiva R&TTE (Radio) ETSI EN 300 328, FCC (Nord America), ARIB STD-T66 Ver 3.6, ROHS - Direttiva 2002/95/CEBase: Alluminio anodizzato nero AL 7075 con robusto montaggio a tre puntiOpzione di montaggio a vite: 3 viti, dimensione M5. Coppia di montaggio 5 ±1NmOpzione di montaggio con magnete: il dispositivo deve essere montato su una superficie in acciaioIP|NEMA Rating: IP67 | Nema 6Accessori inclusi:1x Magnete per accendere/spegnere il dispositivo1x Tappo M8 per l'alimentazioneAccessori e servizi opzionali:Alimentazione esterna: Alimentatore a parete, a commutazione 12V @ 1,25A con spina M8 sigillata (IP67/Nema 6)Montaggio su staffa: staffa a 90° per BeanDevice (Xrange smartsensor) con 4 viti M5 + controdadoProlunga M8 per alimentazione esterna: Cavo stampato con spina maschio M8-3poli, PVC con protezione dello schermo, IP67 | Nema 6, Lunghezza cavo: 2m, 5m, 10mCertificato di calibrazione fornito da Beanair Sensors (metodo di calibrazione statica su piastra di superficie in granito DIN876)
