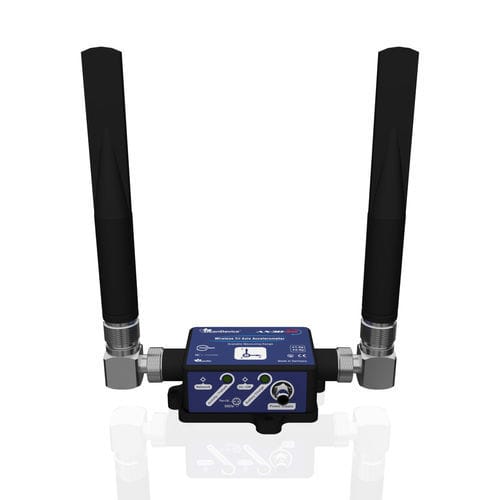

Accelerometro triassiale AX-3DS HG

MEMSsenza filiintelligente

Sintesi del prodotto Sensore accelerometrico IoT wireless - Monitoraggio degli urti e degli impatti Modello: BeanDevice® 2.4GHz AX-3DS Disponibile in gamme versatili (±2/4/8g o ±6/12/24g), BeanDevice® 2.4GHz AX-3DS è un accelerometro IoT wireless ad alte prestazioni per la misurazione degli urti, dotato di un data logger integrato. La sua tecnologia Smart Shock Detection (SSD) risveglia il dispositivo dal sonno profondo in meno di 10 ms al momento del rilevamento degli urti, trasmettendo istantaneamente i dati al coordinatore BeanGateway® per il monitoraggio in tempo reale. È possibile configurare facilmente le soglie di shock e l'isteresi tramite il software BeanScape®. Caratteristiche principali

• Accelerometro IoT wireless ad alte prestazioni dedicato al monitoraggio di urti e impatti
• Campo di misura scalabile: ±6g/±12g/±24g o ±2g/±4g/±8g
• Robusta connettività wireless: 2,4 GHz senza licenza per una trasmissione dati affidabile e a lungo raggio in ambienti industriali
• Montaggio versatile: Opzioni di montaggio a vite o a doppia vite e magnetico per un'installazione facile e sicura su qualsiasi superficie
• Opzioni di antenna: Alto guadagno per una portata maggiore o radome compatto per installazioni difficili e con spazio limitato
• Design resistente: Involucro in alluminio impermeabile IP67, leggero e con protezione ESD per un uso robusto
• Registrazione ad alta capacità: Memorizza 1 milione di registrazioni e batteria ricaricabile per un monitoraggio ininterrotto

Selezioni di antenne ad alte prestazioni Le nostre soluzioni di antenna sono progettate per fornire una connettività wireless affidabile in una varietà di ambienti operativi:

• Antenna a cupola: Compatta, adatta a vincoli di spazio, prestazioni robuste. Portata wireless tipica: 150 m (linea di vista), 30-60 m (non linea di vista)
• Antenna ad alto guadagno: Ottimizzata per la massima portata, garantisce l'integrità del segnale in aree estese. Portata wireless tipica: 400 m (linea di vista), 60-120 m (non linea di vista)

*La portata in linea di vista (LOS) si basa su test sul campo condotti con l'antenna del dispositivo orientata verticalmente e un BeanGateway® installato su un palo di 10 metri che utilizza un'antenna da 9dBi. Opzioni di montaggio per ogni ambiente L'installazione del sensore è più rapida e intelligente grazie a soluzioni di montaggio versatili, progettate per qualsiasi superficie, qualsiasi ambiente e senza problemi di installazione.

• Base di montaggio a vite standard: Permanente e sicura per applicazioni a lungo termine. Ideale per installazioni industriali, all'aperto o ad alte vibrazioni.
• Base a doppia modalità (aggiungere -M al codice prodotto): Magnetica e a vite in un'unica soluzione, senza bisogno di altre parti. Si aggancia magneticamente (tenuta di oltre 10 kg) o si avvita in modo permanente. Perfetta per le installazioni rapide o riutilizzabile.
• Opzionale: staffa a muro a 90° con Bullseye: Allineamento di precisione per il montaggio verticale/a parete. Compatibile con entrambe le basi di montaggio.

Caratteristiche principali (Tabella) Caratteristiche principali - Accelerometro IoT wireless ad alte prestazioni dedicato al monitoraggio degli urti e degli impatti - Intervallo di misura scalabile: ±6g/±12g/±24g o ±2g/±4g/±8g - Connettività wireless robusta: 2,4 GHz senza licenza per una trasmissione dati affidabile e a lungo raggio in ambienti industriali - Montaggio versatile: Opzioni di montaggio a vite o a doppia vite e magnetico per un'installazione facile e sicura su qualsiasi superficie - Opzioni di antenna: A elevato guadagno per una maggiore portata o a radome compatto per installazioni difficili e con spazio limitato - Design resistente: Involucro in alluminio impermeabile IP67, leggero e con protezione ESD per un utilizzo robusto - Registrazione ad alta capacità: Memorizzazione di 1 milione di registri e batteria ricaricabile per un monitoraggio ininterrotto Informazioni per l'ordine RIFERIMENTO PRODOTTO: BND-2.4GHZ-AX3DS -MR-RB-MO-HG MR - Campo di misura: - 24G: ±6/12/24g campo di misura - 8G: intervallo di misurazione ±2/4/8g PS - Alimentazione: RB: batteria ricaricabile MO - Opzione di montaggio: SCM - Base di montaggio a vite, MM - Base di montaggio a magnete (lasciare vuoto se non c'è opzione di montaggio) HG: Antenna esterna ad alto guadagno 5dBi (se lasciata vuota, verrà fornita l'antenna radome integrata) Esempio 1: BND-2.4GHz-AX3DS-24G-RB Accelerometro wireless con campo di misura di ±6/12/24g, batteria ricaricabile Esempio 2: BND-2,4GHz-AX3DS-8G-RB-SCM Accelerometro wireless con campo di misura di ±2/4/8g, batteria ricaricabile, opzione di montaggio a vite Stato delle scorte: Disponibile Applicazioni

• Monitoraggio ponte
• Monitoraggio urti su ruota
• Monitoraggio urti su pantografo

Accessori inclusi

• Cappuccio M8 in plastica: 1 tappo M8 per l'alimentazione
• Magnete per accensione e spegnimento: 1 pezzo di magnete

Accessori e servizi opzionali

• Kit pannello solare: Pannello solare X-Solar 14ah o 7ah | con regolatore di carica solare
• Cavo stampato, spina maschio M8 a filo nudo: Per l'alimentazione del sensore (8-28VDC), PVC, impermeabile-IP67, lunghezza cavo: 2m, 5m, 10m
• Opzioni di montaggio meccanico: staffa a 90° con livello a occhio di bue per BeanDevice (Xrange smartsensor)
• Alimentazione in modalità switch 12V con spina M8-3Pins: Lunghezza cavo 1,5 m, impermeabile-IP67
• Certificato di calibrazione: Fornito da Beanair GmbH, metodo di calibrazione statica su piastra di granito DIN876

Certificazioni e approvazioni

• Certificazione FCC SMARTSENSOR
• Certificazione CE 2,4GHz
• Certificato di garanzia limitata
• Dichiarazione regolamento REACH
• Beanair® ROHS

Garanzia 2 ANNI DI GARANZIA LIMITATA: Il prodotto sarà riparato, senza alcun addebito, per qualsiasi difetto dovuto a materiali o manodopera difettosi entro la garanzia specificata. Documentazione tecnica Scheda tecnica, Guida alla selezione, Guida rapida, Manuale d'uso, disegni, file di calibrazione, esempi di file di registro, simulazione della durata della batteria, file dei passi. Caratteristiche / Specifiche tecniche

• Range di misurazione: ±2/4/8g o ±6/12/24g
• Frequenza wireless: 2,4GHz (senza licenza)
• Data Logger: Integrato, memorizza fino a 1 milione di registri
• Rilevazione degli urti: Rilevamento intelligente degli urti (SSD), si sveglia in meno di 10 ms
• Montaggio: Vite, doppia vite, magnetico, staffa a muro a 90° opzionale
• Antenna: ad alto guadagno (5dBi) o radome compatto (1,9dBi)
• Involucro: alluminio impermeabile IP67, protezione ESD
• Alimentazione: Batteria ricaricabile
• Software: BeanScape® per la configurazione e il monitoraggio
• Portata wireless tipica: Antenna Radome: 150m LOS, 30-60m NLOS; Antenna ad alto guadagno: 400m LOS, 60-120m NLOS
• Accessori: Tappo M8, magnete, kit pannello solare, cavo stampato, alimentatore, certificato di calibrazione
• Certificazioni: FCC, CE, ROHS, REACH
