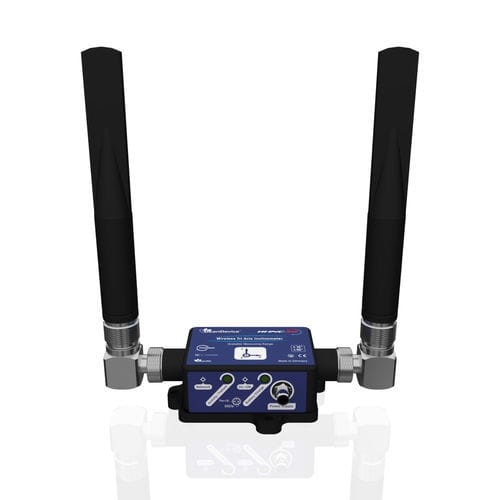

Sintesi del prodotto BeanDevice® HI-INC SR è un inclinometro triassiale wireless ad alte prestazioni progettato con un campo di misura scalabile (±10° e ±90°, con regolazione automatica del campo a seconda dell'applicazione). Offre una precisione eccezionale, con un'accuratezza fino a ±0,01° per l'intervallo ±10° e ±0,02° per l'intervallo ±90°. Inoltre, incorpora un sensore di temperatura integrato, situato alla base del dispositivo, per monitorare la temperatura dell'apparecchiatura o della struttura. Caratteristiche principali

• Inclinometro triassiale wireless ad alte prestazioni con intervallo scalabile: ±10° (precisione ±0,01°) e ±90° (precisione ±0,02°)
• Sensore di temperatura integrato: Consente la compensazione della temperatura in tempo reale e il monitoraggio della salute delle apparecchiature/strutture
• Robusta connettività wireless: 2,4 GHz senza licenza per una trasmissione dati affidabile e a lungo raggio in ambienti industriali
• Montaggio versatile: Opzioni di montaggio a vite o a doppia vite e magnetico per un'installazione facile e sicura su qualsiasi superficie
• Opzioni di antenna: Alto guadagno per una portata maggiore o radome compatto per installazioni difficili e con spazio limitato
• Design resistente: Involucro in alluminio impermeabile IP67, leggero e con protezione ESD per un uso robusto
• Registrazione ad alta capacità: Memorizza 8 milioni di registrazioni e batteria ricaricabile per un monitoraggio ininterrotto

Selezioni di antenne ad alte prestazioni Le nostre soluzioni di antenna sono progettate per fornire una connettività wireless affidabile in una varietà di ambienti operativi:

• Antenna a cupola: Compatta, robusta, ideale per applicazioni con limiti di spazio. Portata wireless tipica: 150 m (linea di vista), 30-60 m (non linea di vista)
• Antenna ad alto guadagno: Ottimizzata per ottenere la massima portata, fino a 400 m (a vista), 60-120 m (non a vista)

Opzioni di montaggio per ogni ambiente L'installazione del sensore è più rapida e intelligente grazie a soluzioni di montaggio versatili, progettate per qualsiasi superficie, qualsiasi ambiente e senza problemi di installazione.

• Base di montaggio a vite standard: Permanente e sicura per applicazioni a lungo termine. Ideale per installazioni industriali, all'aperto o ad alte vibrazioni.
• Base a doppia modalità (aggiungere -M al codice prodotto): Magnetica e a vite in un'unica soluzione, senza bisogno di altre parti. Si aggancia magneticamente (tenuta di oltre 10 kg) o si avvita in modo permanente. Perfetta per le installazioni rapide o riutilizzabile.
• Opzionale: staffa a muro a 90° con Bullseye: Allineamento di precisione per il montaggio verticale/a parete. Compatibile con entrambe le basi di montaggio.

Software e integrazione BeanDevice® HI-INC SR viene fornito con una versione gratuita di BeanScape® 2.4GHz Lite, che offre:

• visualizzazione dei dati in tempo reale per un monitoraggio rapido e in loco
• registrazione dei dati e backup in formato CSV, che consente una facile analisi e reportistica
• integrazione con sistemi di terze parti tramite protocollo Modbus TCP/RTU/ASCII (via BeanGateway®)

Applicazioni Il BeanDevice® HI-INC SR è adatto a un'ampia gamma di casi d'uso, tra cui:

• Rilevamento del territorio
• Monitoraggio dello stato di salute strutturale (SHM)
• Test e misurazioni
• Monitoraggio delle traversine ferroviarie
• Monitoraggio dei ponti
• Monitoraggio delle stazioni base delle antenne
• Monitoraggio delle navi da carico
• Monitoraggio dei cantieri

Accessori inclusi

• 1x Magnete per accendere/spegnere il dispositivo
• 1x Tappo M8 per l'alimentazione

Accessori e servizi opzionali

• Alimentazione esterna: Alimentatore a parete, a commutazione 12V @ 1,25A con spina M8 sigillata (IP67/Nema 6)
• Sistema solare Standalone: Pannello solare ad alta efficienza con regolatore di carica solare e batteria al piombo (vari riferimenti per le versioni XT e RB)
• Cella primaria esterna in un involucro impermeabile IP67: Box batteria impermeabile IP67 per applicazioni di monitoraggio a lungo termine, compatibile con le versioni XT e RB
• Montaggio su staffa: staffa a 90° per BeanDevice (smartsensor Xrange) con 4 viti M5 + controdado
• Prolunga M8 per alimentazione esterna: Cavo stampato con spina maschio M8-3pins, disponibile nelle lunghezze di 2m, 5m e 10m
• Certificato di calibrazione fornito da Beanair Sensors (metodo di calibrazione statica su piastra di superficie in granito DIN876)

Specifiche tecniche Specifiche del sensore Tecnologia dell'inclinometro: Tecnologia MEMS accurata e a bassa potenza Campo di misura scalabile: campo selezionabile dall'utente ±10° o ±90°, con regolazione automatica del campo a seconda dell'applicazione Risoluzione del sensore: 0.0055° Densità di rumore: per un intervallo di ±10°: 0.0007 °/√Hz sull'asse Y, 0,008 °/√Hz sugli assi X e Z; per un intervallo di ±90°: 0.0012 °/√Hz su tutti gli assi Precisione del sensore (fondo scala, @ 25°C, modalità di misurazione statica ogni 2s): ±0,01° per l'intervallo di misurazione di ±10°, ±0,02° per l'intervallo di misurazione di ±90° Dipendenza dalla temperatura della sensibilità (intervallo di temperatura da -25°C a +85°C): ±0,1% Deriva del tempo di vita dell'offset (@25°C): ±0,08 Risposta in frequenza del sensore (-3 dB): Da CC a 10 Hz per un campo di misura di ±10°, da CC a 40 Hz per un campo di misura di ±90° (gamma automatica), da CC a 70 Hz per un campo di misura di ±90° Calibrazione: Calibrata in fabbrica per un intervallo di ±10° e ±90° con impostazioni di calibrazione salvate nella memoria flash del sensore. Metodo di calibrazione utilizzato: Calibrazione back-to-back con un sensore di riferimento. Le procedure di ricalibrazione sono disponibili sul sito web e il sensore può essere ricalibrato dall'utente o da un laboratorio esterno. Sensore di temperatura integrato Intervallo di temperatura: da -40°C a +60°C Risoluzione della misura: ±0,06°C Precisione del sensore: ±1°C Impostazioni configurabili dal software BeanScape® 2.4GHz Modalità di acquisizione dati: Acquisizione dati statica: Acquisizione dati a basso ciclo di lavoro (LDCDA) e modalità allarme (basata su soglie di allarme). Battito cardiaco di misurazione da 1s a 24 ore. Acquisizione dinamica dei dati (non disponibile sui dispositivi con estensione di riferimento XT): Modalità Streaming e S.E.T. (Streaming with Event Trigger) Soglia di allarme: Allarmi a tre livelli: Allarme < Azione < Allarme Frequenza di campionamento (in modalità streaming e S.E.T): Minima: 1 SPS; Massimo: 20 SPS su ciascun asse per un campo di misura di ±10° (Static e Auto Range), per un campo di misura di ±90° (Auto Range); Massimo: 80 SPS su ciascun asse per un campo di misura di ±90° (campo statico) Campo di misura scalabile: ±10°, ±90° e ±10°/±90° automatico Modalità di alimentazione: Modalità risparmio batteria e modalità di alimentazione attiva (non disponibile sulla versione XT, alimentazione esterna) Specifiche RF Stack di protocollo wireless: Tecnologia radio a 2,4 GHz ultra-potente e senza licenza (IEEE 802.15.4E) Topologia WSN: Punto a punto / Stella Velocità di trasmissione dati: 250 Kbit/s Caratteristiche RF: ISM 2,4GHz - 16 canali. Architettura di diversità d'antenna progettata da BeanAir® Potenza di trasmissione: +18 dBm Sensibilità del ricevitore: -104 dBm Massima portata radio: Antenna ad alto guadagno: 400m max (L.O.S, antenna puntata in posizione verticale, BeanGateway installato su un palo di 10 metri di altezza), 60-120m (N.L.O.S.); Antenna Radome integrata: 150m max (L.O.S), 30-60m (N.L.O.S.) Antenna: Diversità di antenna; versione antenna ad alto guadagno: 2 x antenna di tipo N 5dBi, IP67; versione antenna radome: 2 x antenna 1,9 dBi, IP67 Registratore di dati incorporato Capacità di memorizzazione: fino a 8 milioni di punti dati Download dei dati wireless: 20 minuti per scaricare l'intera memoria (tempo medio) Funzione TimeSync: Sincronizzazione dell'orologio attraverso le reti di sensori wireless (WSN) Precisione di sincronizzazione dell'orologio: ±2,5 ms (a 25°C) Specifiche del cristallo: Tolleranza ±10ppm, stabilità ±10ppm Ambiente e meccanica Involucro: Alluminio AL6061 e involucro impermeabile Dimensioni in mm (LxLxH): 100 x 71 x 38 (senza antenne Radome, con occhiello di montaggio) Peso (con batteria interna e antenna radome): 240 g (montaggio a vite), 265 g (montaggio magnetico) Peso (con batteria interna e antenna ad alto guadagno): 440 g (montaggio a vite), 465 g (montaggio magnetico) Resistenza agli urti: 150 g per 50 ms Temperatura di funzionamento: RB: Batteria interna ricaricabile: da -40°C a +60°C; XT: Alimentazione esterna: -40°C a +75°C durante la scarica della batteria. Se il sensore è esposto alla radiazione solare diretta, è necessario utilizzare una protezione solare Umidità massima: 90 %RH Norme e certificazioni radio: CE Etichettatura Direttiva R&TTE (Radio) ETSI EN 300 328, FCC (Nord America), ARIB STD-T66 Ver 3.6, ROHS - Direttiva 2002/95/CE Piastra di base: Alluminio anodizzato nero AL 7075 con montaggio a tre punti. Opzione di montaggio a vite: il dispositivo deve essere montato su una superficie piana e liscia con 3 viti, dimensione M5. Coppia di montaggio 5 ±1Nm. Opzione di montaggio con magnete: il dispositivo deve essere montato su una superficie in acciaio. Grado di protezione IP|NEMA: IP67 | Nema 6 Alimentazione Caricabatteria integrato: caricabatteria agli ioni di litio integrato con monitoraggio della batteria ad alta precisione (protezione da sovratensione/sovracorrente/cortocircuito/sottotensione, monitoraggio della temperatura della batteria) Consumo di corrente a 3,3 V: durante l'acquisizione dei dati: 30-40 mA; durante la trasmissione radio: 55 mA a 18dBm; in modalità Battery Saver: < 30 µA Alimentazione esterna: 8-28VDC con protezione contro l'inversione di polarità; IEC-61000-4-2: ESD 30kV (aria), 30kV (contatto); protezione contro le sovratensioni > 28VDC (600W durante 10us max) Batteria ricaricabile: 2 Ah, batteria ai polimeri di litio Caratteristiche / Specifiche tecniche

• Sensore inclinometrico triassiale wireless basato su tecnologia MEMS
• Gamma scalabile: ±10° o ±90° con regolazione automatica della gamma
• Alta risoluzione: 0.0055°
• Alta precisione: ±0,01° per un intervallo di ±10°, ±0,02° per un intervallo di ±90°
• Tecnologia radio 2,4Ghz ultra-potente e senza licenza (IEEE 802.15.4E)
• Gamma wireless: Antenna ad alto guadagno: 400m max LOS, 60-120m (N.L.O.S.); Antenna integrata a basso profilo: 150m max, 30-60m (N.L.O.S.)
• Frequenza di campionamento massima: 80 campioni al secondo (configurazione dell'intervallo ±90°)
• Sensore di temperatura integrato per il monitoraggio della temperatura di apparecchiature/strutture
• Accensione/spegnimento senza contatto per un'installazione più rapida e sicura
• Consumo di corrente in modalità Battery Saver: < 40uA @3,3V
• Data Logger integrato: fino a 8 milioni di punti dati (con datazione degli eventi)
• Batteria ricaricabile integrata ai polimeri di litio con caricabatteria industriale (8-28VDC)
• Involucro in alluminio impermeabile (IP67 | Nema 6) (dimensioni Lxlxh: 100x71x38 mm)
• Processo di montaggio: montaggio a vite o magnetico
