Inclinometro triassiale HI-INC SR

radioIoTMEMS

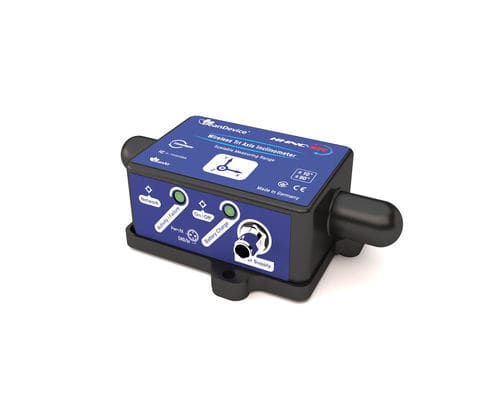

Panoramica del prodotto: BeanDevice® HI-INC SR è un sensore inclinometrico triassiale wireless ad alte prestazioni basato sulla tecnologia MEMS, progettato per i sistemi di monitoraggio industriale. È dotato di un campo di misura scalabile (±10° e ±90°, con regolazione automatica del campo a seconda dell'applicazione) e offre una precisione eccezionale (±0,01° per il campo ±10° e ±0,02° per il campo ±90°). Il dispositivo incorpora anche un sensore di temperatura incorporato situato alla base del dispositivo per il monitoraggio della temperatura dell'attrezzatura o della struttura.Caratteristiche principali:Inclinometro triassiale wireless ad alte prestazioni con intervallo scalabile: ±10° (precisione di ±0,01°) e ±90° (precisione di ±0,02°)Sensore di temperatura incorporato per la compensazione della temperatura in tempo reale e il monitoraggio della salute dell'attrezzatura/strutturaRobusta connettività wireless: 2,4 GHz senza licenza per una trasmissione dati affidabile e a lungo raggio in ambienti industriali (IEEE 802.15.4E)Montaggio versatile: Opzioni di montaggio a vite o a doppia vite e magnetico per un'installazione facile e sicura su qualsiasi superficieOpzioni di antenna: Alto guadagno per una portata maggiore o radome compatto per installazioni difficili e con spazio limitatoDesign resistente: Involucro in alluminio impermeabile IP67, leggero e con protezione ESD per un utilizzo robustoRegistrazione ad alta capacità: Memorizza fino a 8 milioni di registrazioni e dispone di una batteria ricaricabile per un monitoraggio ininterrottoSelezioni di antenne ad alte prestazioni: Antenna radome: Compatta e robusta, ideale per le applicazioni con limiti di spazio. Portata wireless tipica: 150 m (linea di vista), 30-60 m (non linea di vista) Antenna ad alto guadagno: Antenna ad alto guadagno: ottimizzata per la massima portata, fino a 400 m (campo visivo), 60-120 m (non campo visivo) Opzioni di montaggio: base di montaggio a vite standard: Permanente e sicura per applicazioni a lungo termine, ideale per installazioni industriali, all'aperto o ad alte vibrazioniBase a doppia modalità (aggiungere -M al codice prodotto): Magnetica + a vite in un'unica soluzione, con aggancio magnetico (tenuta di oltre 10 kg) o a vite per la permanenza, perfetta per implementazioni rapide o configurazioni riutilizzabiliOpzionale: staffa a parete a 90° con bullseye per l'allineamento di precisione per il montaggio verticale/muro, compatibile con entrambe le basi di montaggioSoftware e integrazione: viene fornita una versione gratuita di BeanScape® 2. 4GHz Lite per la visualizzazione dei dati in tempo reale.4GHz Lite per la visualizzazione dei dati in tempo reale e la registrazione/backup dei dati in formato CSVSupporta l'integrazione con sistemi di terze parti tramite protocollo Modbus TCP/RTU/ASCII (tramite BeanGateway®)Applicazioni:Rilevamento del territorioMonitoraggio dello stato di salute strutturale (SHM)Test e misurazioniMonitoraggio delle traversine ferroviarieMonitoraggio dei pontiMonitoraggio delle stazioni di base delle antenneMonitoraggio delle navi da caricoMonitoraggio dei cantieriSpecifiche tecniche:Tecnologia inclinometrica: Tecnologia MEMS accurata e a bassa potenzaCampo di misura scalabile: Selezionabile dall'utente ±10° o ±90°, con regolazione automatica della gammaRisoluzione del sensore: 0.0055°Densità di rumore: intervallo di ±10°: 0.0007 °/√Hz (Y), 0,008 °/√Hz (X, Z); intervallo ±90°: 0.0012 °/√Hz (tutti gli assi)Precisione del sensore: ±0,01° per l'intervallo di ±10°, ±0,02° per l'intervallo di ±90°Dipendenza dalla temperatura della sensibilità: ±0,1% (da -25°C a +85°C)Deriva del tempo di vita dell'offset (@25°C): ±0,08°Risposta in frequenza del sensore (-3 dB): CC a 10 Hz (±10°), CC a 40 Hz (±90°, gamma automatica), CC a 70 Hz (±90°)Calibrazione: Calibrata in fabbrica per ±10° e ±90°, impostazioni salvate nella memoria flash del sensore, possibilità di ricalibrazione da parte dell'utente o di un laboratorio esternoSensore di temperatura integrato: Intervallo: da -40°C a +60°C, Risoluzione: ±0,06°C, Precisione: ±1°CStack di protocollo wireless: IEEE 802.15.4E, ISM 2.4GHz, 16 canali, velocità di trasmissione dati 250 Kbit/s, potenza di trasmissione +18 dBm, sensibilità di ricezione -104 dBmRaggio radio massimo: Antenna ad alto guadagno: 400 m (LOS), 60-120 m (NLOS); Antenna radome: 150 m (LOS), 30-60 m (NLOS)Diversità di antenna: Alto guadagno: 2 x antenna di tipo N da 5 dBi, IP67; Radome: 2 x antenna da 1,9 dBi, IP67Logger dati integrato: Fino a 8 milioni di punti dati, 20 minuti per scaricare l'intera memoria in modalità wirelessFunzione TimeSync: Precisione di sincronizzazione dell'orologio ±2,5 ms (a 25°C), tolleranza del cristallo ±10ppmInvolucro: Alluminio AL6061, impermeabile IP67 (Nema 6), dimensioni 100 x 71 x 38 mm (senza antenne), peso: 240 g (montaggio a vite, radome), 265 g (magnetico, radome), 440 g (vite, alto guadagno), 465 g (magnetico, alto guadagno)Resistenza agli urti: 150 g per 50 msTemperatura di funzionamento: RB: da -40°C a +60°C; XT: da -40°C a +75°C (batteria scarica)Umidità massima: 90%Certificazioni: CE, FCC, ARIB STD-T66 Ver 3.6, ROHSPiastra base: Alluminio anodizzato nero AL 7075, montaggio robusto a tre punti, montaggio a vite (3 x M5, 5 ±1Nm), montaggio a magnete (superficie in acciaio)Alimentazione: Batteria ricaricabile integrata ai polimeri di litio (2 Ah), caricabatterie industriale (8-28VDC), protezione da sovratensione/sovracorrente/cortocircuito/sottotensione, monitoraggio della temperatura della batteria, consumo di corrente: 30-40 mA (acquisizione), 55 mA (trasmissione radio), Accessori inclusi:1x Magnete per accendere/spegnere il dispositivo1x Tappo M8 per l'alimentazioneAccessori opzionali:Alimentazione esterna (plug-in a parete, modalità di commutazione 12V @ 1. 25A, spina M8 sigillata).25A, spina M8 sigillata, IP67)Sistema solare autonomo (vari riferimenti per le versioni RB e XT)Cella primaria esterna in involucro impermeabile IP67 (box batteria con 3 celle Li-SOCL2 da 6500 mAh, rif. PRIM-XTENDER)Staffa a 90° per il montaggio (rif: SMART-BRACK-MNT)Cavi di prolunga M8 (2m, 5m, 10m, rif. CBL-M8-2M, CBL-M8-5M, CBL-M8-10M)Certificato di calibrazione (rif. CERT-CAL-SMART)Garanzia: garanzia limitata di 2 anni per difetti dovuti a materiali o lavorazione difettosi.
