Accelerometro triassiale AX-3D SR

MEMSsenza filicompatto

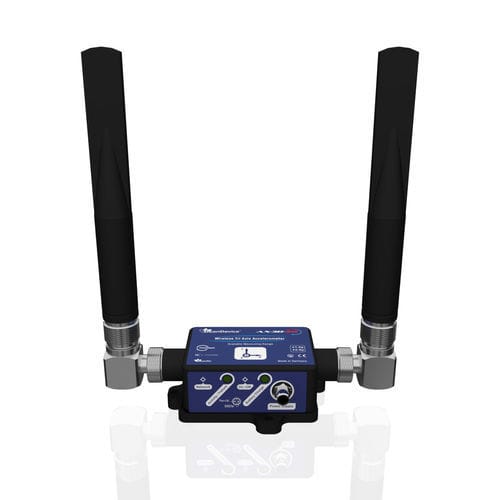

Panoramica del prodotto: BeanDevice® 2.4GHz AX-3D SR è un sensore di vibrazioni wireless all'avanguardia che offre un campo di misura scalabile (±1,2G e ±2,4G, con regolazione automatica del campo in base ai requisiti dell'applicazione). Questo dispositivo ad alte prestazioni offre una precisione eccezionale (±1 mg per ±1,2G e ±2 mg per ±2,4G a 1 Hz) e dispone di un sensore di temperatura integrato (situato sulla base del dispositivo) per monitorare la temperatura delle apparecchiature o delle strutture.Caratteristiche principali:Sensore di vibrazione triassiale a bassissimo rumore con intervallo scalabile: ±1,2g (20 µg/√Hz) e ±2,4g (32 µg/√Hz) per un monitoraggio preciso delle vibrazioni IoT nell'SHM e nella manutenzione predittiva.Elaborazione e conformità in tempo reale: Segnalazione DIN 4150-3 (±2g) tramite BeanScape® Premium con FFT, PPV e avvisi.Sensore di temperatura incorporato: Consente la compensazione della temperatura in tempo reale e il monitoraggio della salute delle apparecchiature/strutture.Connettività wireless robusta: 2,4 GHz senza licenza per una trasmissione dati affidabile e a lungo raggio in ambienti industriali.Montaggio versatile: Opzioni di montaggio a vite o a doppia vite e magnetico per un'installazione facile e sicura su qualsiasi superficie.Opzioni di antenna: Antenna ad alto guadagno per una portata maggiore o radome compatto per installazioni difficili e con spazio limitato.Design resistente: Involucro in alluminio impermeabile IP67, leggero e con protezione ESD per un uso robusto.Registrazione ad alta capacità: Memorizzazione di registri da 8 M e batteria ricaricabile per un monitoraggio ininterrotto.Selezioni di antenne ad alte prestazioni:Antenna radome: Compatta e robusta, ideale per le applicazioni in spazi ristretti. Portata wireless tipica: 150 m (linea di vista), 30-60 m (non linea di vista).Antenna ad alto guadagno: Antenna ad alto guadagno: ottimizzata per garantire la massima portata, fino a 400 m (a vista), 60-120 m (non a vista).Opzioni di montaggio:Base di montaggio a vite standard: Permanente e sicura per applicazioni a lungo termine. Ideale per installazioni industriali, all'aperto o ad alte vibrazioni.Base a doppia modalità (aggiungere -M al codice prodotto): Magnetica e a vite in un'unica soluzione, senza bisogno di altre parti. Si aggancia magneticamente (tenuta di oltre 10 kg) o si avvita in modo permanente. Opzionale: staffa da parete a 90° con Bullseye per un allineamento di precisione per il montaggio verticale/a parete. Compatibile con entrambe le basi di montaggio.Analisi avanzata delle vibrazioni con BeanScape® Premium:Monitoraggio in tempo reale: Visualizzazione dei dati di vibrazione e velocità.Strumenti di analisi completi: Include FFT (Fast Fourier Transform), PPV (Peak Particle Velocity) e misure di velocità.Reporting automatico: Risultati FFT con valori PPV e rapporti di analisi della velocità conformi agli standard DIN 4150-3.Avvisi proattivi: Genera automaticamente notifiche di allarme via e-mail quando vengono superate le soglie di attivazione.Applicazioni:Monitoraggio delle vibrazioni al suolo nei cantieriMisure dinamiche per il materiale rotabileProve e misure per il materiale rotabileMonitoraggio della salute strutturale (SHM) per edifici e infrastruttureAnalisi delle vibrazioni per la manutenzione predittiva e la diagnosticaSpecifiche tecniche:Tecnologia accelerometrica: Tecnologia MEMS accurata e a bassa potenzaCampo di misura scalabile: selezionabile dall'utente ±1,2g o ±2,4g, con regolazione automatica del campo Risoluzione del sensore: 0.167 mg (±1,2g), 0,333 mg (±2,4g)Densità di rumore: 20 µg/√Hz (±1,2G), 32 µg/√Hz (±2,4G)Precisione del sensore: ±1,1mg (±1,2g), ±1,8mg (±2,4g)Dipendenza dalla temperatura della sensibilità: ±0,1%Deriva di vita dell'offset: ±4mgRisposta in frequenza del sensore (-3 dB): DC a 40 Hz (±1,2g), DC a 70 Hz (±2,4g)Calibrazione di fabbrica per entrambe le gamme con backup delle impostazioni di calibrazione nella memoria flash del sensoreRange di temperatura: da -40°C a +60°CRisoluzione di misura: ±0,06°CPrecisione del sensore: ±0,5°CStack di protocollo wireless: IEEE 802.15.4E, banda ISM 2,4 GHz, 16 canaliRata dati: 250 Kbit/sPotenza TX: +18 dBmSensibilità del ricevitore: -104 dBmGamma radio massima: Antenna ad alto guadagno: 400m max (LOS), 60-120m (NLOS); Antenna radome integrata: 150m max (LOS), 30-60m (NLOS)Diversità di antenna: Versione antenna ad alto guadagno: 2 x antenna tipo N 5dBi, IP67; versione antenna radome: 2 x antenna 1,9 dBi, IP67Logger dati integrato: fino a 8 milioni di punti datiScarico dati wireless: 20 minuti per scaricare l'intera memoria (tempo medio)Precisione di sincronizzazione dell'orologio: ±2,5 ms (a 25°C)Involucro: Alluminio AL6061 e involucro impermeabile, IP67 | Nema 6Dimensioni: 100 x 71 x 38 mm (senza antenne Radome, con occhiello di montaggio)Peso: 240 g (montaggio a vite, Radome), 265 g (montaggio magnetico, Radome), 440 g (montaggio a vite, Alto guadagno), 465 g (montaggio magnetico, Alto guadagno)Resistenza agli urti: 150 g per 50 msTemperatura di funzionamento: da -40 °C a +60 °C (batteria interna), da -40 °C a +75 °C (alimentazione esterna, durante la scarica della batteria)Umidità massima: 90 %Regole e certificazioni radio: CE, FCC, ARIB STD-T66 Ver 3.6, ROHSPiastra base: Alluminio anodizzato nero AL 7075 con montaggio robusto a tre puntiMontaggio: Montaggio a vite (3 viti, M5, coppia 5 ±1Nm) o a magnete (superficie in acciaio)Caricabatterie integrato: Ioni di litio, 2 Ah, con monitoraggio e protezioni della batteria ad alta precisioneCorrente assorbita: 30-40 mA (acquisizione dati), 55 mA @ 18dBm (trasmissione radio), Alimentazione esterna: 8-28VDC con protezione da inversione di polaritàProtezione ESD: IEC-61000-4-2: ESD 30kV (aria), 30kV (contatto)Protezione contro le sovratensioni: >28VDC (600W durante 10us max)Accessori inclusi:1x Magnete per accendere/spegnere il dispositivo1x Tappo M8 per l'alimentazioneAccessori e servizi opzionali:Alimentazione esterna: Alimentatore a parete, switching 12V @ 1,25A con spina M8 sigillata (IP67/Nema 6)Sistema solare autonomo: Pannello solare ad alta efficienza con regolatore di carica solare e batteria al piombo Montaggio su staffa: staffa a 90° per BeanDevice (Xrange smartsensor) con 4 viti M5 + controdadoProlunga M8 per alimentazione esterna: Cavo stampato con spina maschio M8-3poli, PVC con protezione dello schermo, IP67, lunghezze: 2m, 5m, 10mCertificato di calibrazione fornito da Beanair Sensors
