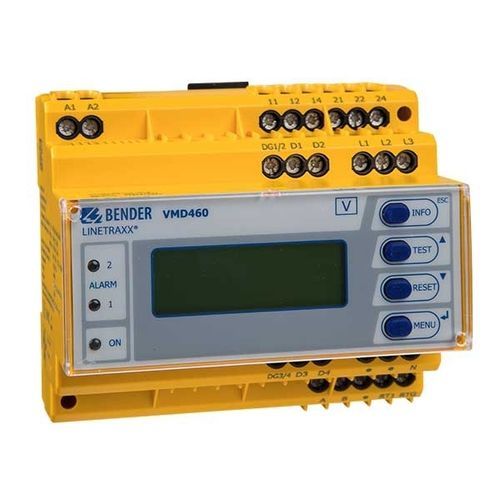

Relè di sorveglianza di tensione LINETRAXX® VMD460-NA

di frequenzasu guida DINRS485

Descrizione
Il LINETRAXX® VMD460-NA è una protezione d'interfaccia esterna per lo scollegamento automatico di impianti di generazione dalla rete pubblica tramite interruttori di accoppiamento. Monitora in continuo tensione e frequenza, visualizza i valori sul display LC grafico retroilluminato e registra gli eventi che causano interventi dei relè. Dispositivo multifunzionale e configurabile per i codici di rete nazionali.

Funzioni principali

• Profili base preimpostati per norme nazionali (es. G99/G98, VDE-AR-N 4105)
• Rilevamento islanding: df/dt (ROCOF) e rilevamento vector shift
• Monitoraggio continuo delle tensioni di fase e line-to-line
• Monitoraggio configurabile dell'interruttore di accoppiamento (NC/NO/off); progettazione tollerante al singolo guasto
• Interfaccia RS-485 per scambio dati e parametrizzazione
• Disinserimento remoto tramite ricevitore segnale ripple control
• Funzioni di test: test tempo di disconnessione e pulsante di prova del circuito di comando
• Display grafico retroilluminato; selezione lingua (DE/EN/IT)
• Protezione impostazioni tramite password; pannello sigillabile
• Memoria eventi: ultimi 300 guasti di rete con timestamp (real-time clock)

Applicazioni

• Protezione centrale di rete e impianto (es. VDE-AR-N 4105)
• Dispositivo di disconnessione per impianti in parallelo alla rete pubblica
• Protezione d'interfaccia secondo raccomandazioni nazionali/internazionali (EREC G99/G59/G83, CEI 0-21)
• Impiego universale per il disaccoppiamento sicuro di generatori distribuiti

Omologazioni / certificati

• VDE-AR-N 4105
• VDE-AR-N 4110
• Linee guida tecniche BDEW
• G99 / G98 / G59 / G83
• CEI 0-21
• DIN V VDE V 0126-1-1

Varianti
Tipo | Tensione di alimentazione (U_S) | Cod. art.
VMD460-NA-D-2 | AC/DC 100…240 V | B93010045

Specifiche tecniche

• Modello: LINETRAXX® VMD460-NA
• Variante: VMD460-NA-D-2 (alimentazione AC/DC 100…240 V)
• Funzione: protezione di rete e impianto esterna per disconnessione tramite interruttori di accoppiamento
• Metodi di rilevamento: ROCOF (df/dt) e vector shift
• Monitoraggio: tensioni di fase e tensioni line-to-line
• Interfacce: RS-485 per comunicazione/parametrizzazione; ricevitore ripple per disinserimento remoto
• Memoria eventi: ultimi 300 eventi con timestamp (RTC)
• Operatività: display grafico LC retroilluminato; selezione lingua (DE/EN/IT)
• Sicurezza: protezione tramite password; pannello sigillabile
• Affidabilità: progetto tollerante al singolo guasto; monitoraggio configurabile dell'interruttore di accoppiamento (NC/NO/off)
