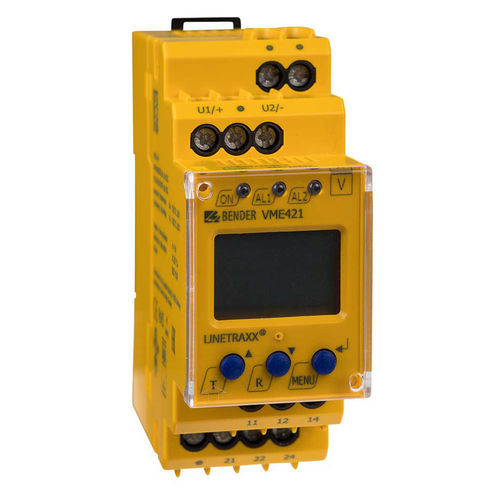

Relè di sorveglianza di sottotensione LINETRA ® VME421H series

di sovratensionedi frequenza1NA/NC

Panoramica
Il LINETRAXX® VME421H è un relè compatto per il monitoraggio della tensione e della frequenza in sistemi AC e DC. Controlla sottotensione, sovratensione, frequenza e la funzione finestra (tensione tra due soglie) e misura le tensioni in valore efficace (r.m.s.). Il dispositivo si alimenta dal sistema monitorato e dispone di un accumulatore energetico interno per coprire brevi interruzioni di alimentazione.

Principali vantaggi

• Monitoraggio sottotensione, sovratensione, frequenza e funzione finestra (funzioni selezionabili: <U, >U, <f, >f)
• Misura in valore efficace per segnali AC e DC
• Visualizzazione continua del valore misurato su display LC multifunzione; memoria del valore al momento dell'allarme
• Ritardi regolabili: avvio, intervento, rilascio; isteresi di commutazione regolabile
• Alimentazione prelevata dal sistema monitorato; accumulo energetico integrato (nessuna alimentazione esterna richiesta)
• Due relè d'allarme separati (ognuno con contatto di scambio)
• Protezione con password e funzione Preset per assegnazione automatica dei parametri base

Caratteristiche aggiuntive / Design

• LED: Power On, Alarm 1, Alarm 2
• Memoria del valore misurato per valore di intervento
• Autocontrollo continuo e pulsante interno Test/Reset
• Modalità N/C o N/O e comportamento della memoria guasto selezionabili
• Coperchio trasparente sigillabile; involucro 2 moduli (36 mm)
• Morsetti push‑wire (due morsetti per collegamento)
• Conforme RoHS

Applicazioni

• Monitoraggio di tensione e frequenza di macchine monofase e impianti elettrici
• Rilevamento guasti di terra in reti MT tramite trasformatori di tensione
• Monitoraggio di sistemi di batterie
• Commutazione automatica di macchinari e apparecchiature al raggiungimento di determinate soglie di tensione

Varianti
VME421H-D-1 | Tensione nominale di sistema: DC/AC 9,6…150 V, 15…46 Hz (valore di intervento: AC/DC 9,6…150 V) | Art. No.: B73010003 / B93010003
VME421H-D-2 | Tensione nominale di sistema: DC/AC 70…300 V, 15…460 Hz (valore di intervento: AC/DC 70…300 V) | Art. No.: B73010004 / B93010004

Accessori opzionali

• Clip di montaggio per fissaggio a vite (1 pezzo per dispositivo): Art. No. B98060008

Documentazione disponibile
Quickstart (VME421H); Manuale (VME421H); Datasheet (VME421H); Dichiarazioni di serie (VMx42x) — CE/UKCA

Caratteristiche / specificazioni tecniche

• Funzioni di monitoraggio: <U, >U, <f, >f, funzione finestra
• Misura: valore efficace (RMS) AC + DC
• Display: LC multifunzione con memoria del valore di intervento
• Alimentazione: prelevata dal sistema monitorato con accumulo energetico interno
• Uscite: 2 relè di allarme separati (contatti di scambio)
• Regolazioni: ritardi avvio/intervento/rilascio, isteresi
• Connessioni: morsetti push‑wire (2 morsetti per collegamento)
• Meccanica: involucro 2 moduli (36 mm), coperchio trasparente sigillabile
• Indicatori: LED Power On / Alarm 1 / Alarm 2
• Conformità: RoHS
