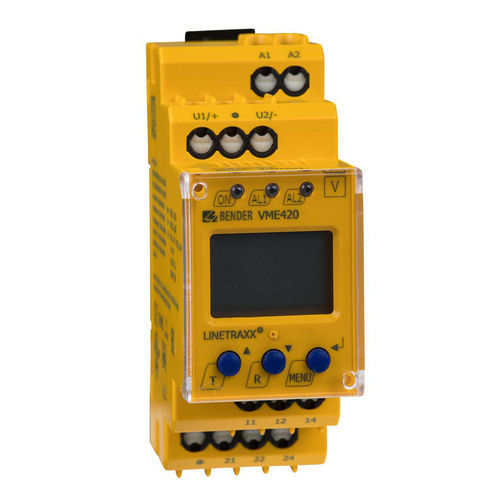

Relè di sorveglianza di sottotensione LINETRA ® VME420 series

di sovratensionedi frequenza1NA/NC

Descrizione
La serie LINETRAXX® VME420 comprende relè multifunzione per il monitoraggio di sottotensione, sovratensione e frequenza in sistemi AC e DC con alimentazione esterna. Le tensioni sono misurate come valori r.m.s. e il valore misurato è visualizzato in continuo sul display LC multifunzione. Il relè memorizza il valore che ha causato l'allarme. I tempi di intervento e l'isteresi regolabili consentono di adattare il comportamento alle fasi di avviamento e alle fluttuazioni transitorie.

Caratteristiche

• Monitoraggio di sistemi AC/DC per sottotensione, sovratensione e frequenza nell'intervallo 0…300 V
• Funzioni selezionabili: <U, >U, <f, >f (monitoraggio a finestra e a limiti)
• Ritardo di avvio, ritardo di intervento e ritardo di rilascio regolabili
• Isteresi di commutazione regolabile
• Misura in valore efficace (AC + DC)
• Visualizzazione digitale su display LC multifunzione
• Memoria del valore che ha causato l'intervento
• Funzione Preset per impostazione automatica dei parametri base
• LED: Power On, Alarm 1, Alarm 2

Dettagli funzionali
Il dispositivo richiede un'alimentazione esterna. Offre autosorveglianza continua, pulsante interno Test/Reset e protezione tramite password per le impostazioni. Sono disponibili due relè di allarme separati (ciascuno un contatto di scambio), con funzionamento N/O o N/C selezionabile e comportamento della memoria guasti selezionabile. Il coperchio trasparente è sigillabile.

Applicazioni

• Monitoraggio tensione e frequenza per macchine e impianti monofase
• Rilevamento guasti a terra tramite trasformatori di tensione in reti di media tensione
• Monitoraggio di sistemi batterie
• Commutazione ON/OFF automatica a livelli di tensione prefissati

Varianti (estratto)
Tipo | Tensione di alimentazione U_S* | Tensione nominale U_n* | Art. No.
VME420‑D‑1 | DC 9,6 V…94 V / AC 16…72 V, 15…460 Hz | AC/DC 0…300 V / 15…460 Hz | B73010001 / B93010001
VME420‑D‑2 | DC 70…300 V / AC 70…300 V, 15…460 Hz | AC/DC 0…300 V / 15…460 Hz | B73010002 / B93010002
* valori assoluti; ** (B7… = morsetti a innesto / B9… = morsetti a vite)

Accessori opzionali

• Clip di montaggio per fissaggio a vite (1 pezzo per dispositivo)
• Frame di montaggio XM420

Caratteristiche / Specifiche tecniche

• Intervallo di monitoraggio: AC/DC 0…300 V
• Gamma di misura della frequenza: 15…460 Hz
• Alimentazione (a seconda della variante): VME420‑D‑1: DC 9,6…94 V / AC 16…72 V; VME420‑D‑2: DC 70…300 V / AC 70…300 V (15…460 Hz)
• Misura: valori r.m.s. (AC + DC)
• Display: LC multifunzione con visualizzazione continua
• Uscite: due relè di allarme separati, ciascuno un contatto di scambio
• Comportamento di commutazione: N/O o N/C selezionabile; memoria guasti selezionabile
• Tempi regolabili: avvio, intervento, rilascio
• Isteresi regolabile
• Protezione: protezione con password, coperchio trasparente sigillabile
• Meccanica: contenitore a 2 moduli (36 mm)
• Morsetti: push‑wire o a vite a seconda della variante
• Funzioni: memoria valore di intervento, autosorveglianza, test/reset interno, funzione Preset
• Conformità: RoHS
