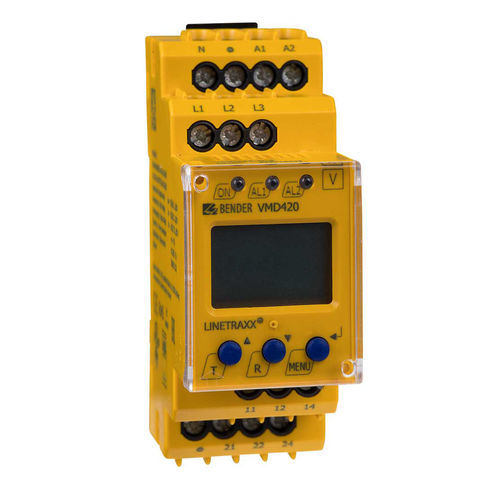

Relè di sorveglianza di sottotensione LINETRA ® VMD420 series

di sovratensionedi frequenzadi sequenza di fasi

Panoramica
Il relè di monitoraggio della tensione multifunzione LINETRAXX® VMD420 è progettato per monitorare frequenza, sottotensione, sovratensione e la tensione compresa tra due valori di soglia (funzione finestra) nei sistemi 3(N)AC. Le tensioni sono misurate in valori r.m.s. e il valore misurato è visualizzato continuamente sul display LC. Il valore che ha causato l'attivazione del relè di allarme viene memorizzato. I tempi di risposta regolabili consentono di adattare il comportamento alle caratteristiche specifiche dell'impianto. Il dispositivo richiede alimentazione esterna.

Caratteristiche

• Monitoraggio sottotensione, sovratensione e frequenza per sistemi 3(N)AC 0…500 V
• Funzioni di monitoraggio selezionabili: <U, >U, <f, >f (finestra/limite)
• Monitoraggio di asimmetria, guasto di fase e sequenza di fase
• Ritardi regolabili: avvio, intervento e rilascio
• Isteresi di commutazione regolabile
• Misura in valori r.m.s. (AC)
• Visualizzazione digitale su display LC multifunzione; LED Power On, Alarm 1, Alarm 2
• Memoria del valore di funzionamento; funzione preset per parametri di base
• Autocontrollo continuo e pulsante interno Test/Reset
• Due relè di allarme separati (uno scambio ciascuno); funzionamento N/C o N/O e memoria guasto selezionabili
• Coperchio trasparente sigillabile; alloggiamento 2 moduli (36 mm)
• Conformità RoHS

Applicazioni

• Monitoraggio di macchine e impianti sensibili alla tensione
• Commutazione automatica a livelli di tensione definiti
• Monitoraggio di alimentazioni di emergenza e sistemi di backup
• Controllo della tensione di alimentazione di carichi portatili
• Protezione di motori trifase contro perdita di fase e inversione di fase
• Protezione dei trasformatori tramite rilevamento di carichi asimmetrici

Varianti
Tipo | Tensione di alimentazione Us* | Tensione nominale Un* | Art. No.**
VMD420-D-1 | AC 16…72 V / DC 9,6…94 V, 15…460 Hz | 3(N)AC 0…500 V / 288 V, 15…460 Hz | B73010005 / B93010005
VMD420-D-2 | AC/DC 70…300 V, 15…460 Hz | 3(N)AC 0…500 V / 288 V, 15…460 Hz | B73010006 / B93010006

Accessori opzionali
Tipo | Art. No.
Montaggio a clip per fissaggio con vite (1 pezzo per dispositivo) | B98060008
Staffa di montaggio XM420 | B990994

Specifiche tecniche

• Modello: LINETRAXX® VMD420
• Misura: valori r.m.s. (AC)
• Campo di misura: 3(N)AC 0…500 V; indicazione della frequenza di sistema
• Alimentazione: dipende dalla variante (vedere Varianti)
• Intervallo di frequenza: 15…460 Hz
• Uscite: due relè di allarme separati (uno scambio ciascuno)
• Comportamenti configurabili: N/C o N/O, memoria guasto selezionabile
• Regolazioni: funzioni di monitoraggio selezionabili, isteresi e ritardi regolabili
• Display e indicatori: display LC multifunzione; LED Power On, Alarm 1, Alarm 2
• Memoria e test: memoria valore di intervento; pulsante interno Test/Reset; autocontrollo continuo
• Sicurezza: protezione con password; coperchio trasparente sigillabile
• Dimensioni: alloggiamento 2 moduli (36 mm)
• Conformità: RoHS
• Richiede alimentazione esterna
