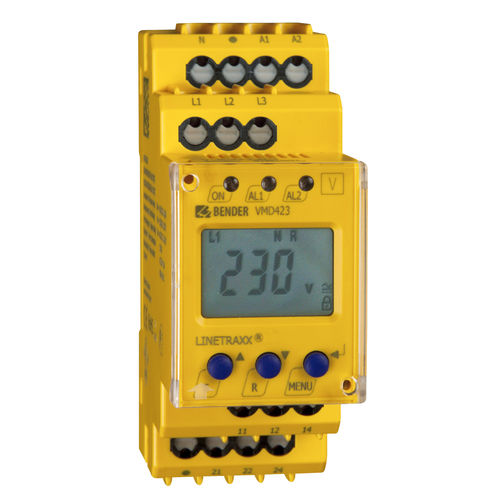

Relè di protezione di squilibrio di fase LINETRAXX® VMD423

contro le sovrafrequenzedi sottotensionedi assimmetria di fase

Descrizione
La serie LINETRAXX® VMD423 comprende relè di monitoraggio trifase di tensione e frequenza progettati per sorvegliare il punto di immissione in rete di impianti di generazione distribuita (>30 kW). Le misure possono essere effettuate in bassa tensione o tramite trasformatori di tensione (100 V) al punto di immissione in media tensione. Il dispositivo rileva sotto-/sovratensione, sotto-/sovrafrequenza, asimmetria, perdita di fase e sequenza di fase. Un relè di allarme interviene in ≤ 80 ms al superamento dei valori di soglia impostati; la sovratensione è valutata come media su un intervallo di 10 minuti. Il VMD423 necessita di alimentazione separata; la versione VMD423H è alimentata dal sistema monitorato.

Certificati

• DIN V VDE V 0126-1-1:2006-02 (paesi applicabili)
• EN 50438:2007 (ove applicabile)
• Omologazioni nazionali: C10/11 (Belgio), linee guida ENEL e altre

Caratteristiche

• Varianti: VMD423 con alimentazione separata; VMD423H alimentato dal sistema monitorato
• Monitoraggio: sotto-tensione, sovra-tensione (media 10 min), sotto-frequenza, sovra-frequenza per sistemi 3(N)AC 0…500 V
• Rilevamento asimmetria, perdita di fase e sequenza di fase
• Ritardi regolabili di avvio, intervento e ritorno; isteresi di commutazione regolabile
• Misura valori r.m.s. (AC + DC) e display LC multifunzione
• Due relè di allarme separati (contatti di scambio); funzionamento N/C o N/O e comportamento memoria selezionabili
• LED di segnalazione: Acceso, Allarme 1, Allarme 2; pulsante interno Test/Reset
• Protezione tramite password; copertura trasparente sigillabile; autodiagnosi continua
• Morsetti a molla o a vite a seconda dell'articolo; contenitore 2 moduli (36 mm); conforme RoHS

Applicazioni

• Monitoraggio dei punti di commutazione automatici tra generatori privati in parallelo e la rete pubblica in bassa tensione
• Connessione alla rete e conformità secondo DIN V VDE V 0126-1-1, EN 50438 e norme nazionali
• Adatto per impianti fotovoltaici, cogenerazione, eolico, idroelettrico e altre fonti distribuite

Varianti
Tipo | Tensione di alimentazione U_S* | Tensione nominale U_n* | Valore di intervento | Art. No.*
VMD423-D-1 | DC 9,6…94 V / AC 16…72 V, 15…460 Hz | 3(N)AC 0…500 V, 40…65 Hz | AC 10…500 V | B73010020 / B93010020
VMD423-D-2 | DC 70…300 V / AC 70…300 V, 15…460 Hz | 3(N)AC 0…500 V, 40…65 Hz | AC 10…500 V | B73010021 / B93010021
VMD423H-D-3 | U_n (alimentato dal sistema monitorato) | 3(N)AC 0…500 V, 40…65 Hz | AC 70…500 V | B73010022 / B93010022
(* Valori assoluti. B7… = morsetti a molla / B9… = morsetti a vite)

Accessori opzionali
Tipo | Art. No.
Clip di montaggio per fissaggio con vite (1 pezzo per dispositivo) | B98060008
Frame di montaggio XM420 | B990994

Download (selezione)

• Dichiarazioni e certificati di conformità
• Datasheet, manuali e guide rapide
• Testi per gare d'appalto e dichiarazioni UKCA/CE

Specifiche tecniche

• Grandezze misurate: tensioni trifase (r.m.s.), frequenza, asimmetria, sequenza di fase, perdita di fase
• Campo di misura tensione: AC 0…500 V
• Campo di frequenza: 40…65 Hz
• Rilevamento sovratensione: media su 10 minuti; attivazione relè ≤ 80 ms
• Uscite: due relè di allarme separati (contatti di scambio)
• Funzioni utente: ritardi e isteresi regolabili; protezione password; Test/Reset
• Indicatori: display LC, LED; memoria del valore di intervento
• Connessioni: morsetti a molla o vite; contenitore 2 moduli 36 mm
• Conformità: RoHS e omologazioni nazionali applicabili
