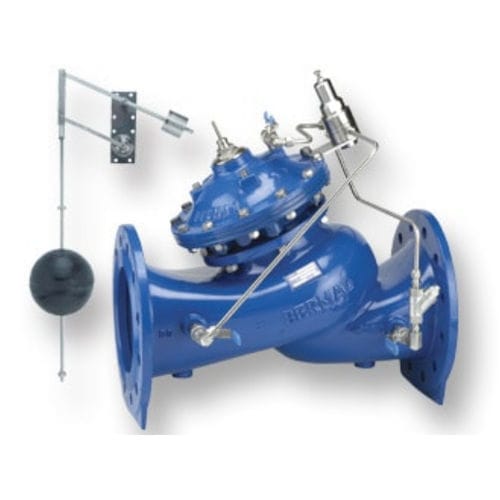

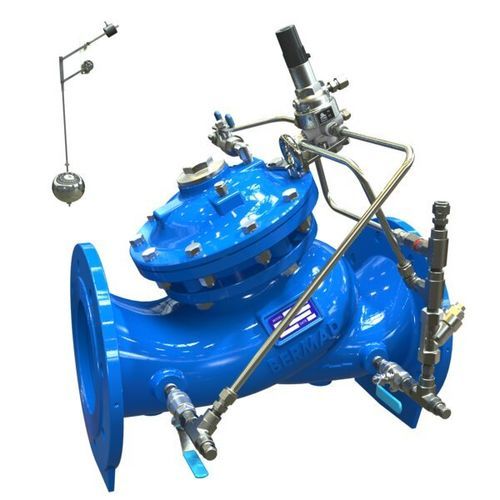

Valvola a comando idraulico 753-66

a galleggiantedi controllo di livellodi mantenimento della pressione

Panoramica
Valvola di controllo del livello e mantenimento della pressione, azionata idraulicamente, progettata per regolare il riempimento e il livello del serbatoio. Durante il riempimento la valvola mantiene una pressione minima a monte indipendentemente dalle variazioni di portata o dal livello del serbatoio. Il riempimento è gestito da un galleggiante verticale bi-livello non modulante controllato idraulicamente: si apre a livello basso preregistrato e si chiude ermeticamente a livello alto preregistrato.

Caratteristiche e vantaggi

• Eccellenti proprietà anti-cavitazione
• Ampio intervallo di portata
• Elevata stabilità e precisione
• Tenuta stagna antigoccia
• Design flessibile per aggiunta di funzionalità
• Passaggio fluido privo di ostacoli
• Otturatore V-Port opzionale per stabilità a basse portate
• Materiali di alta qualità adatti ad acqua potabile
• Manutenzione in linea per interventi agevoli
• Certificata secondo standard funzionali e per acqua potabile (EN-1074, NSF/ANSI 61-372, WRAS, AS 5081)

Design a doppia camera

• Reazione moderata della valvola
• Diaframma protetto
• Possibilità di funzionamento a bassa pressione
• Curva di chiusura moderata

Applicazioni tipiche

• Controllo del livello per serbatoi d'acqua
• Controllo bi-livello per rinnovo dell'acqua
• Sistemi di distribuzione dell'acqua — priorità alla richiesta a monte
• Valvola di sicurezza nei sistemi di riempimento serbatoi
• Acqua potabile, sistemi antincendio e acque grigie

Come funziona
La valvola è azionata idraulicamente e coordinata con un pilota a galleggiante verticale bi-livello. Al rilevamento di un livello basso preimpostato il pilota si apre per consentire il riempimento; al raggiungimento del livello alto preimpostato il pilota chiude ermeticamente la valvola. Durante il riempimento la valvola mantiene una pressione minima a monte indipendente dalle fluttuazioni di portata o del livello del serbatoio.

Caratteristiche / Specificazioni tecniche

• Codice prodotto: 753-66
• Modello: 753-66
• Serie: Serie 700 Sigma
• Tipo: valvola di controllo livello e mantenimento pressione
• Azionamento: idraulico
• Galleggiante: galleggiante verticale bi-livello non modulante
• Funzione: mantiene la pressione minima a monte durante il riempimento; apre a livello basso preimpostato, chiude ermeticamente a livello alto preimpostato
• Design: attuatore a doppia camera; manutenzione in linea
• Opzionale: otturatore V-Port per stabilità a basse portate
• Materiali: adatti ad acqua potabile e applicazioni gravose
• Certificazioni: EN-1074, NSF/ANSI 61-372, WRAS, AS 5081 (e altri standard)
• Applicazioni consigliate: serbatoi, distribuzione acqua potabile, impianti antincendio, acque grigie
