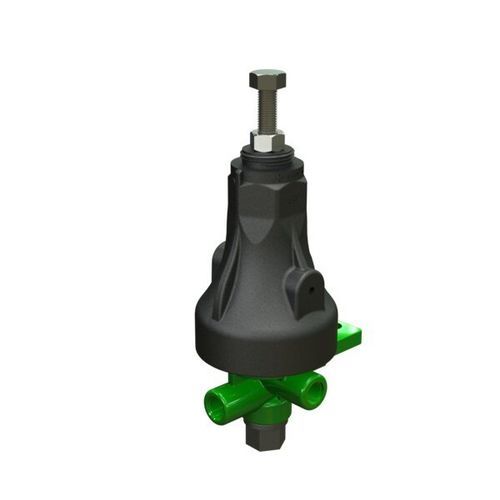

Valvola a membrana PC-S-A-P

a comando assistitodi regolazione di portatadi regolazione della pressione

Descrizione
Questo pilota combina le funzioni principali di un circuito di controllo a 2 vie con elementi di un circuito a 3 vie. È una valvola pilota a comando diretto, azionata da un diaframma sensibile alla pressione che bilancia le forze idrauliche con la molla di regolazione. Un trim completamente bilanciato garantisce elevata precisione e stabilità. Nei circuiti riduttori di pressione il pilota modula la chiusura quando la pressione a valle supera il valore impostato. Il design interno regola dinamicamente la velocità di risposta della valvola principale in proporzione alla discrepanza tra pressione effettiva e pressione impostata.

Caratteristiche e vantaggi

• Limitatore di flusso dinamico a monte integrato
• Valvola pilota a comando diretto, diaframma sensibile alla pressione
• Trim completamente bilanciato per precisione e stabilità
• Regolazione dinamica della velocità di risposta della valvola principale in base alla discrepanza di pressione
• Modula la chiusura quando la pressione a valle supera il setpoint (adatto per riduzione di pressione)
• Adatto per il rilevamento della pressione differenziale

Applicazioni tipiche

• Valvole riduttrici di pressione (es. irrigazione a bassa pressione con lay-flat)
• Valvole di controllo del flusso (Pilota differenziale: PC-SD-A-P, coperchio sigillato)
• Valvole per il mantenimento della pressione differenziale (Pilota differenziale: PC-SD-A-P, coperchio sigillato)

Documentazione (disponibile)

• PC-S-A-P - Pagina prodotto (metrica)
• PC-S-A-P - Pagina prodotto (imperiale)
• PC-S-A-P - Ricambi

Caratteristiche / Specificazioni tecniche

• Marca: BERMAD
• Modello: PC-S-A-P
• Denominazione commerciale: SERVO Mini pilota 2/3 vie
• Serie: Mini Piloti
• Molla di regolazione: "K" (0,5-3,0) standard
• Attuazione: Comando diretto, diaframma sensibile alla pressione
• Bilanciamento: Trim completamente bilanciato
• Funzionalità integrate: Limitatore di flusso dinamico a monte
• Progettato per: Riduzione della pressione, controllo del flusso e mantenimento della pressione differenziale
• Settore: Irrigazione
• Codice interno: 28004
