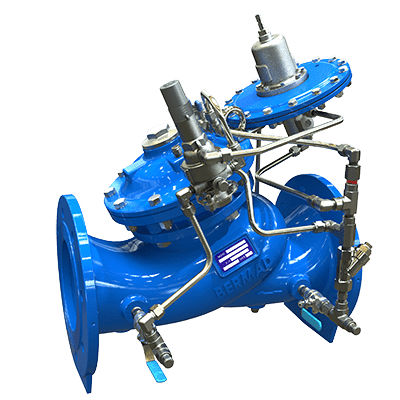

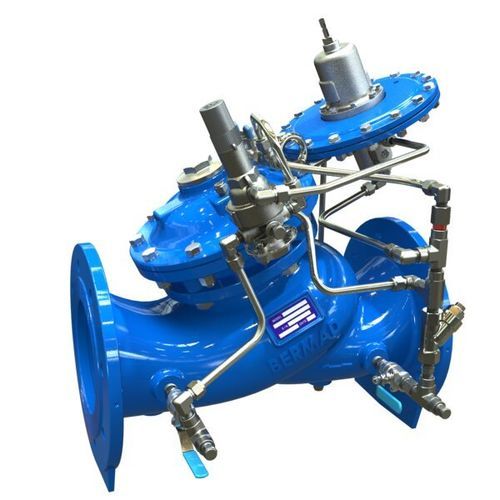

Regolatore di contro-pressione per acqua 753-80

per acqua potabilea diaframmaa fungo

Descrizione
Valvola pilotata idraulicamente per il controllo del livello e il mantenimento della pressione che regola il riempimento e il livello del serbatoio. Durante il riempimento la valvola mantiene una pressione minima a monte indipendentemente dalle variazioni di portata o dal livello del serbatoio. Si chiude al raggiungimento di un livello alto preimpostato e si apre completamente in seguito a una diminuzione del livello di circa 1 m (3 ft) rilevata dal pilota altimetrico a 3 vie montato sulla valvola principale.

Serie / Modello
Serie 700 Sigma / Modello 753-80

Vantaggi e caratteristiche

• Attuatore a doppia camera per reazione moderata e protezione del diaframma
• Pilota altimetrico 3 vie per il rilevamento del livello e risposte ripetibili
• Progettata per resistenza alla cavitazione e ampia gamma di portata
• Tenuta antigoccia con elevata stabilità e precisione
• Passaggio del flusso senza ostacoli; otturatore V‑Port opzionale per stabilità a basse portate
• Progettazione riparabile in linea per facilitare la manutenzione
• Certificazioni: EN‑1074, NSF‑ANSI 61/372, WRAS, AS 5081 (e altre)

Applicazioni tipiche

• Sistemi municipali — controllo livello per torri d'acqua e serbatoi sopraelevati
• Controllo a due livelli per rinnovo e gestione dei serbatoi
• Sistemi di distribuzione — priorità alla fornitura a monte rispetto al riempimento
• Reti di acqua potabile e impianti antincendio

Note di funzionamento
La valvola è dotata di un pilota altimetrico 3 vie montato sulla valvola principale per rilevare le variazioni di livello; si apre completamente dopo una diminuzione di livello di circa 1 m e si chiude al livello alto preimpostato. Funziona anche come dispositivo di mantenimento della pressione, preservando la pressione minima a monte durante il riempimento nonostante le variazioni di portata o livello.

Caratteristiche tecniche

• Modello: 753-80 (Serie 700 Sigma)
• Funzione: Controllo livello e mantenimento pressione con pilota altimetrico 3 vie
• Attuatore: Doppia camera
• Passaggio fluido: Senza ostacoli
• Opzionale: Otturatore V‑Port per stabilità a basse portate
• Manutenzione: Riparabile in linea
• Anti‑cavitazione: Progettata per resistenza alla cavitazione
• Campo operativo: Ampia gamma di portata; opzione per funzionamento a bassissima pressione
• Tenuta: Antigoccia
• Normative: EN‑1074, NSF‑ANSI 61/372, WRAS, AS 5081
