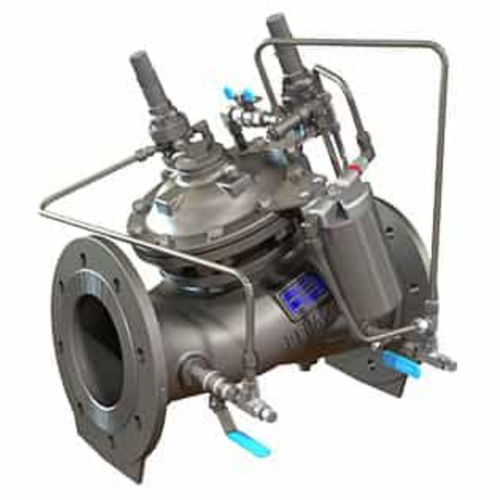

Valvola a globo MN-723

a comando idraulicoa comando assistitodi riduzione di pressione

Panoramica
Valvola di controllo idraulica pilotata con due funzioni indipendenti: riduzione e sostegno della pressione. Mantiene una pressione minima a monte preimpostata indipendentemente dalle variazioni di portata o dalla pressione a valle, e impedisce che la pressione a valle superi un valore massimo preimpostato indipendentemente dalle oscillazioni di portata o da una pressione eccessiva a monte. La Serie 700 Sigma presenta un corpo idrodinamico a flusso senza ostacoli, progettato per una modulazione efficace in sistemi con elevata differenza di pressione. Costruita per condizioni gravose con minima cavitazione e rumorosità; adatta ad acquedotti, estrazione mineraria e applicazioni industriali pesanti.

Caratteristiche principali

• Design anti-manomissione
• Eccellenti proprietà anticavitazione
• Ampio campo di portata per modulazione precisa
• Elevata stabilità e precisione della pressione
• Tenuta stagna antigoccia
• Percorso di flusso idrodinamico senza ostacoli
• Otturatore V‑Port opzionale per stabilità alle basse portate

Progetto e attuatore

• Attuatore monoblocco a doppia camera, rimovibile come unità integrale
• Diaframma protetto
• Risposta rapida ai cambiamenti improvvisi delle condizioni di sistema
• Manutenzione semplificata: attuatore e sede sono manutenibili in linea

Applicazioni

• Acquedotti e reti municipali
• Estrazione mineraria e industria pesante
• Sistemi ad alta differenza di pressione che richiedono funzioni combinate di riduzione e sostegno

Documentazione disponibile

• Pagina prodotto (MN-723)
• Manuale di installazione, esercizio e manutenzione (IOM)
• Brochure e documentazione tecnica della Serie 700
• Liste ricambi per la Serie 700
• Guida all'ordine e documentazione ingegneristica

Specifiche tecniche

• Modello: MN-723
• Serie: 700 Sigma Series
• Tipo: Valvola di controllo idraulica pilotata (riduzione e sostegno pressione)
• Schema: Schema obliquo, valvola a globo
• Attuatore: Monoblocco a doppia camera, rimovibile come unità
• Gruppo sede: Unitizzato, manutenibile in linea
• Percorso di flusso: Idrodinamico, privo di ostacoli
• Anticavitazione: Progettata per minimizzare cavitazione e rumore
• Opzionale: Otturatore V‑Port per stabilità a basse portate
• Manutenzione: Semplificata con servizio in linea
• Segmenti tipici: Acquedotti, Minerario, Industriale
