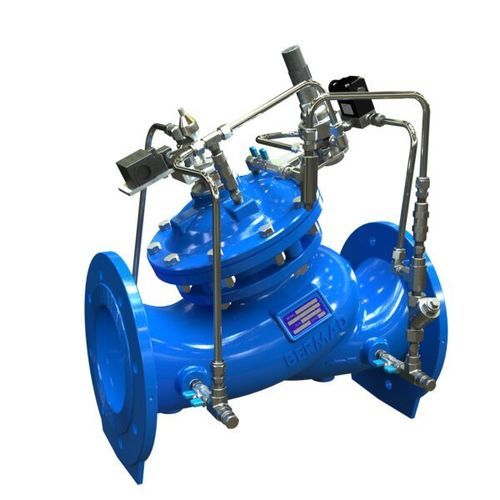

Valvola idraulica 743-03-S

di regolazione della pressionedi isolamentoper acqua potabile

Prodotto
Valvola idraulica di controllo pompa e mantenimento della pressione con ritegno attivo, controllo della velocità di apertura/chiusura e interruttore di fine corsa. Modello: 743-03-S, Serie 700 Sigma.

Panoramica
Valvola idraulica con due funzioni indipendenti: apre completamente o si chiude in risposta a segnali elettrici per isolare la pompa durante avviamento e arresto e prevenire sovrapressioni. A valvola aperta mantiene la pressione minima di mandata indipendentemente dalle variazioni di portata e impedisce alla pompa di superare portata o consumo di potenza di progetto.

Caratteristiche e vantaggi

• Controllo della velocità di apertura/chiusura; interruttore di fine corsa integrato
• Eccellenti proprietà anti-cavitazione
• Ampio intervallo di portata con regolazione stabile
• Elevata stabilità e precisione; tenuta antigoccia
• Manutenzione in linea per interventi rapidi

Design a doppia camera

• Reazione moderata della valvola e curva di chiusura attenuata
• Diaframma protetto
• Versioni disponibili per funzionamento a pressioni molto basse

Punti di forza del progetto

• Architettura flessibile — facile aggiunta di opzioni
• Passaggio del flusso senza ostacoli
• Otturatore V-Port (opzionale) per stabilità a basse portate
• Materiali idonei per acqua potabile

Certificazioni e norme

• EN-1074
• NSF-ANSI 61-372
• WRAS
• AS 5081

Applicazioni tipiche

• Stazioni di pompaggio — controllo dell’avviamento e dell’arresto per prevenire transitori
• Stazioni di pompaggio — mantenimento del punto di funzionamento sulla curva della pompa e protezione delle prestazioni

Specifiche tecniche

• Modello: 743-03-S
• Serie: 700 Sigma
• Funzionamento: idraulico con ritegno attivo, controllo pompa e mantenimento pressione
• Funzioni: due funzioni indipendenti — apertura/chiusura tramite segnale elettrico; mantenimento della pressione minima di mandata in posizione aperta
• Caratteristiche: controllo velocità apertura/chiusura; interruttore di fine corsa
• Design: doppia camera; curva di chiusura moderata; diaframma protetto
• Opzioni: otturatore V-Port; versioni per basse pressioni
• Manutenzione: progettata per manutenzione in linea
• Prestazioni: anti-cavitazione; ampio intervallo di portata; elevata stabilità e precisione; tenuta antigoccia; passaggio libero del flusso
• Materiali: idonei per acqua potabile (vedi certificazioni)
• Codice interno / barcode: 253869
