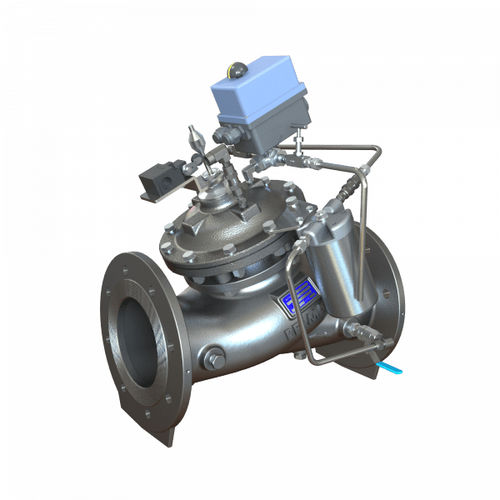

Valvola a globo MN-740

a comando idraulicodi regolazione di pompa ausiliariaIP66

Panoramica
Valvola di controllo per pompa di rilancio azionata idraulicamente che si apre completamente o si chiude su comando elettrico. Progettata per isolare la pompa durante avviamento e arresto per prevenire colpi d’ariete. Il MN-740 (Serie 700 Sigma) è una valvola a membrana, schema obliquo tipo globo, con attuatore unitizzato a doppia camera e corpo idrodinamico per un percorso di flusso senza ostacoli e alta portata.

Caratteristiche principali

• Principio idraulico autoazionato con segnale di comando elettrico: non richiede alimentazione continua per il funzionamento base.
• Configurazioni disponibili: valvola principale normalmente aperta (NO) o normalmente chiusa (NC).
• Corpo idrodinamico globo ampio per coefficienti di portata (Kv/Cv) superiori e ridotte perdite di carico.
• Funzione di ritegno integrata, a molla, che sostituisce la valvola di ritegno della linea e garantisce la chiusura meccanica di sicurezza.
• Tenuta antigoccia e design anti-manomissione adatto ad applicazioni gravose.
• Attuatore unitizzato a doppia camera: apertura/chiusura a piena potenza (opzione B) e rimovibile come unità singola per manutenzione in linea semplificata.
• Design modulare e flessibile per aggiunta di opzioni; percorso di flusso privo di ostacoli.

Applicazioni

• Controllo e protezione pompe in stazioni di booster e reti di distribuzione idrica.
• Sistemi di pompaggio minerari e industriali che richiedono l’isolamento della pompa in avviamento/arresto per prevenire colpi d’ariete.
• Impianti idrici municipali e installazioni di pompaggio su larga scala.

Opzioni e configurazioni

• Configurazione standard o con ritegno di flusso indipendente (codice "2S").
• Opzione attuatore a doppia camera (opzione "B") per apertura/chiusura completamente motorizzata.
• Accessori, piloti e opzioni materiali disponibili secondo la documentazione tecnica.

Caratteristiche / specificazioni tecniche

• Modello: MN-740
• Serie commerciale: Serie 700 Sigma
• Tipo di prodotto: Valvola di controllo pompa / Valvola di ritegno attiva rapida
• Azionamento: Operata idraulicamente, a membrana; controllo elettrico per segnali di comando
• Attuatore: Unità unitizzata a doppia camera, rimovibile come unità singola, manutenzione in linea
• Corpo valvola: Schema obliquo tipo globo, design idrodinamico per flusso senza ostacoli e alto Cv/Kv
• Funzione di ritegno: Molla integrata, sostituisce la valvola di ritegno di linea con chiusura meccanica di sicurezza
• Tenuta: Antigoccia
• Attributi di progetto: Anti-manomissione, adatta ad applicazioni minerarie e gravose
• Opzioni: Ritegno di flusso indipendente (2S), apertura/chiusura motorizzata (opzione B), altre opzioni modulari
• Applicazione tipica: Previene colpi d’ariete isolando la pompa durante avviamento/arresto
