Set di punte di avvitamento torx 4-970

per vite a sei lobiper vite a testa quadratacon impronta a croce Phillips

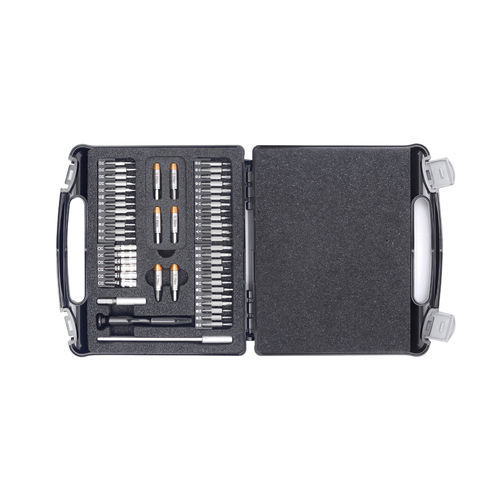

Set punte con adattatori di coppia e un completo assortimento di punte C4 per applicazioni a coppia ridotta che richiedono precisione. Il kit trasforma una punta C4 da 4 mm e un porta-punte in uno strumento a coppia limitata ed è fornito in una custodia in plastica con inserti in schiuma.

Campo di applicazione
Trasformate la vostra punta C4 4 mm e un porta-punte in uno strumento di serraggio preciso. Questi piccoli valori di coppia sono preimpostati nell'adattatore e possono essere inseriti tra qualsiasi utensile di bloccaggio standard e una punta. Il clic udibile indica il raggiungimento della coppia preimpostata. L'adattatore non può essere serrato oltre il valore impostato. Durante l'allentamento della vite non si verifica lo sblocco del momento (a causa dell'albero interno bloccato), pertanto non è necessario alcun utensile di sblocco aggiuntivo (circa +30% di coppia durante lo svitamento). L'adattatore è progettato principalmente per l'uso manuale. In combinazione con utensili elettrici si raccomanda una velocità massima di 100 rpm con minima ripetizione del clic.

Descrizione tecnica
Gli adattatori sono testati secondo DIN EN ISO 6789 (utensili di avvitamento a coppia azionati manualmente) e raggiungono una tolleranza di ±10% per almeno 20.000 clic. Il valore di coppia dovrebbe essere controllato regolarmente dall'utilizzatore con un misuratore di coppia. L'adattatore funziona bloccando il cricchetto nella boccola. Il sistema brevettato è costituito da un albero cavo, un'anima e un cilindro ammortizzante; quando la coppia applicata supera il valore preimpostato, l'anima diventa inattiva e la tensione continua sulla vite non aumenta ulteriormente.

Informazioni generali
Gli adattatori di coppia sono spesso utilizzati come soluzione completa per lavori su apparecchiature elettroniche, nei sistemi a cambio rapido, postazioni robotiche, aerospaziale, ambito medicale o in qualsiasi banco di lavoro dove sia richiesto un controllo preciso del basso valore di coppia.

Contenuto

• 4-971 adattatore di coppia 0,1 Nm per punte 4 mm
• 4-972 adattatore di coppia 0,2 Nm per punte 4 mm
• 4-973 adattatore di coppia 0,3 Nm per punte 4 mm
• 4-974 adattatore di coppia 0,4 Nm per punte 4 mm
• 4-975 adattatore di coppia 0,5 Nm per punte 4 mm
• 4-976 adattatore di coppia 0,6 Nm per punte 4 mm
• 6-340-3 Set punte C4 42 pezzi, composto da:
  • Taglio piatto: 1,0-1,5-2,0-2,5-3,0
  • Crociera: PH000-PH00-PH0-PH1
  • Torx: T3-T4-T5-T6-T7-T8-T9-T10-T15
  • Esagonale: 0,9-1,3-1,5-2,0-2,5-3,0
  • Chiavi: 2,5-3,0-3,5-4,0-4,5-5,0
  • Triangolo: 1,6-2,0-2,2-2,3
  • Quadrato: S0-S1
  • Pentalobe: P2-P5-P6
  • Espulsore SIM
  • Tri-Point: 0-1
• 6-340-2 prolunga per punte esagonali 4 mm (5/32 inch)
• 6-340-1 porta-punte ESD dissipativo per punte esagonali 4 mm (5/32 inch)
• 4-564 adattatore bit 1/4 a 4 mm, lunghezza 42,5 mm

Caratteristiche / specifiche tecniche

• Codice / modello: 4-970
• Numero pezzi: 51 pz (6 adattatori di coppia + set C4 42 pz + accessori)
• Intervallo coppia (adattatori): 0,1 Nm, 0,2 Nm, 0,3 Nm, 0,4 Nm, 0,5 Nm, 0,6 Nm (valori preimpostati)
• Tolleranza: ±10% (certificato di fabbrica su richiesta)
• Test / durata: testato secondo DIN EN ISO 6789; tolleranza ±10% per almeno 20.000 clic
• Dimensioni adattatore: Ø 8 mm, lunghezza 22 mm (senza gambo)
• Attacco / porta: gambo esagonale 4,0 mm; porta-bit magnetico 4,0 mm
• Prolunga: prolunga in alluminio con attacco per punta 4 mm
• Impugnatura: impugnatura ESD, dissipativa (10^6 a 10^9 ohm)
• Materiali: acciaio inossidabile e acciaio per utensili di alta qualità (adattatori / punte)
• Custodia: custodia in plastica con inserti in schiuma
• Dimensioni (custodia): 175 x 160 x 45 mm
• Peso (kit): 427 g
• Uso con utensili elettrici: velocità max. consigliata 100 rpm (richiesta minima ripetizione dei clic)
