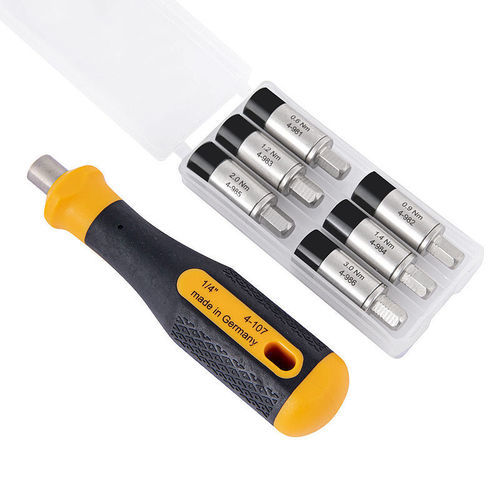

Limitatore di coppia magnetico 4-980-G

meccanicoa frizionecon funzione di frizione

Set di adattatori di coppia preimpostati (4-980-G) per inserti 1/4 pollice, con coppie da 0,6 a 3,0 Nm e comprende un'impugnatura per cacciavite con portainserti magnetico 1/4 pollice. Gli adattatori utilizzano un meccanismo a scatto per indicare il raggiungimento della coppia preimpostata e impediscono il serraggio eccessivo.

Caratteristiche

• Coppie preimpostate; contenuto: vedere lista dei pezzi; tolleranza ±10% (certificato di fabbrica su richiesta)
• Ø esterno adattatore: 12 mm; lunghezza adattatore: 28 mm (senza gambo)
• Gambo esagonale 1/4 pollice — in combinazione con utensili elettrici velocità max raccomandata 100 rpm
• Portainserti magnetico 1/4 pollice integrato nell'impugnatura del cacciavite
• Materiale: acciaio legato, durezza HRC 43–48
• Imballato in scatola plastica quadro (91 x 43 x 15 mm); confezione singola
• Peso (set): 198 g

Contenuto

• 4-981 Adattatore di coppia 0,6 Nm
• 4-982 Adattatore di coppia 0,9 Nm
• 4-983 Adattatore di coppia 1,2 Nm
• 4-984 Adattatore di coppia 1,4 Nm
• 4-985 Adattatore di coppia 2,0 Nm
• 4-986 Adattatore di coppia 3,0 Nm
• 4-107 Impugnatura per cacciavite con portainserti magnetico 1/4 pollice

Ambito di impiego
Trasformare un inserto 1/4 pollice e un portainserti in uno strumento di coppia preciso. L'adattatore è principalmente adatto all'uso manuale; con utensili elettrici usare max. 100 rpm con minima ripetizione del clic. Il clic indica il raggiungimento della coppia preimpostata; l'adattatore impedisce il serraggio eccessivo e non richiede uno strumento di allentamento aggiuntivo (l'albero interno bloccato provoca circa il 30% di coppia in più durante l'allentamento).

Descrizione tecnica
Gli adattatori sono testati secondo DIN EN ISO 6789 (utensili di avvitamento manuali a coppia) e mantengono una tolleranza di ±10% per almeno 20.000 clic. L'adattatore blocca il cricchetto nella boccola e utilizza un sistema brevettato con albero cavo e cilindro di smorzamento; quando la coppia applicata supera il valore preimpostato l'albero interno diventa inattivo e la tensione continua non aumenta.

Specifiche / dati tecnici

• Modello: 4-980-G (set, 7 pezzi)
• Intervallo coppia (set): 0,6 Nm, 0,9 Nm, 1,2 Nm, 1,4 Nm, 2,0 Nm, 3,0 Nm
• Impugnatura inclusa: impugnatura per cacciavite con portainserti magnetico 1/4 pollice (4-107)
• Tipo gambo: 1/4 pollice esagonale
• Ø esterno adattatore: 12 mm; lunghezza adattatore (senza gambo): 28 mm
• Materiale: acciaio legato, HRC 43–48
• Tolleranza: ±10% (certificato di fabbrica su richiesta)
• Norme: testato secondo DIN EN ISO 6789
• Imballo: scatola plastica quadro 91 x 43 x 15 mm; confezione singola
• Peso (set): 198 g

Confezionamento / Note

• Confezionato singolarmente in scatola plastica quadro (91 x 43 x 15 mm).
• Immagini indicative; errori e modifiche tecniche riservati.
