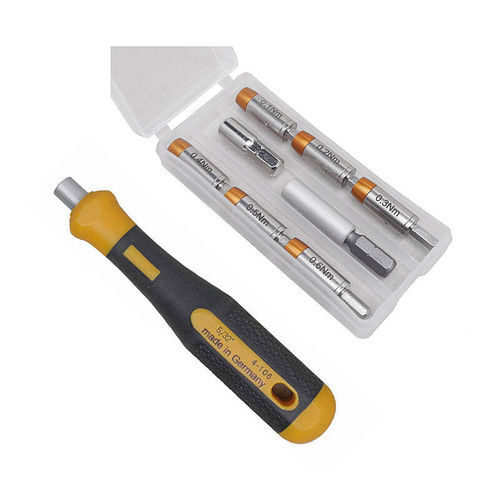

Limitatore di coppia meccanico 4-970-G

a frizionecon funzione di frizionein acciaio

Il set di adattatori di coppia da 9 pezzi (4-970-G) fornisce adattatori con coppie preimpostate da 0,1 a 0,6 Nm per inserti da 4 mm, permettendo il controllo preciso della coppia per lavori manuali e applicazioni con utensili elettrici a bassa velocità. Il kit include adattatori, adattatori per inserti e portainserti, forniti in una scatola quadro in plastica per stoccaggio e trasporto sicuri.

Caratteristiche principali

• Coppie preimpostate, contenuto: vedere lista componenti. Tolleranza ±10% (certificato di fabbrica su richiesta)
• Diametro corpo adattatore Ø 8 mm, lunghezza 22 mm (senza attacco)
• Attacco esagonale 1/4" — con utensili elettrici limitare la velocità massima a 100 giri/min
• Portainserti magnetico 4,0 mm
• Materiale: acciaio legato, durezza HRC 43–48
• Include 2 adattatori per inserti 1/4" a 4 mm nella scatola quadro in plastica
• 1 portainserti in alluminio, 1 portainserti in acciaio cromato
• Imballato in scatola quadro in plastica (91 x 43 x 15 mm)
• Peso (set): 108 g

Contenuto

• 4-971 adattatore coppia 0,1 Nm per inserti 4 mm
• 4-972 adattatore coppia 0,2 Nm per inserti 4 mm
• 4-973 adattatore coppia 0,3 Nm per inserti 4 mm
• 4-974 adattatore coppia 0,4 Nm per inserti 4 mm
• 4-975 adattatore coppia 0,5 Nm per inserti 4 mm
• 4-976 adattatore coppia 0,6 Nm per inserti 4 mm
• 4-564 adattatore inserto 1/4" a 4 mm, lunghezza 42,5 mm
• 4-566 adattatore inserto 1/4" a 4 mm, lunghezza 25 mm

Ambito di applicazione
Trasforma un inserto C4 da 4 mm e un portainserti in uno strumento di coppia preciso. Gli adattatori sono progettati per applicazioni che richiedono piccole coppie preimpostate (elettronica, sistemi a cambio rapido, stazioni robotizzate, aerospaziale, medicale e banco di lavoro). Il clic indica il raggiungimento della coppia preimpostata e impedisce il serraggio eccessivo. Durante lo svitamento non si verifica lo sblocco della coppia (circa 30% di coppia maggiore nello svitamento). Principalmente destinato all'uso manuale; con utensili elettrici limitare a 100 giri/min ed evitare ripetute frequenti del clic.

Descrizione tecnica
Gli adattatori sono testati secondo DIN EN ISO 6789 (utensili di serraggio manuali) e specificati con una tolleranza di ±10% per almeno 20.000 clic. L'utilizzatore deve verificare periodicamente i valori di coppia con un dinamometro. Principio di funzionamento: la coppia è limitata bloccando il cricchetto nella boccola. Il sistema brevettato consiste in un albero cavo e un cilindro ammortizzatore; l'albero centrale muove il cricchetto mobile e il cilindro ammortizzatore con una fessura permette alla boccola distanziale di scorrere sull'albero centrale. Quando la coppia applicata supera il valore preimpostato, l'albero centrale diventa inattivo, impedendo ulteriori aumenti di tensione e mantenendo la coppia preimpostata.

Specifiche tecniche

• Modello: 4-970-G
• Marca: Bernstein
• Numero di pezzi nel set: 9
• Intervallo di coppia: 0,1–0,6 Nm (valori preimpostati come da contenuto)
• Diametro adattatore (corpo): Ø 8 mm; lunghezza adattatore (senza attacco): 22 mm
• Attacco: esagonale 1/4"
• Diametro portainserti: 4,0 mm (magnetico)
• Materiale: acciaio legato, durezza HRC 43–48
• Imballo: scatola quadro in plastica (91 x 43 x 15 mm)
• Peso (set): 108 g
• Normativa & durabilità: DIN EN ISO 6789, tolleranza ±10% garantita per almeno 20.000 clic
• Nota d'uso: uso principalmente manuale; con utensili elettrici limitare a 100 giri/min e evitare ripetute frequenti del clic; verificare periodicamente i valori di coppia con un dinamometro
