Set di punte di avvitamento torx 4-970-B

con impronta a croce Phillipsper vite a testa esagonale cavaper viti a taglio

Panoramica

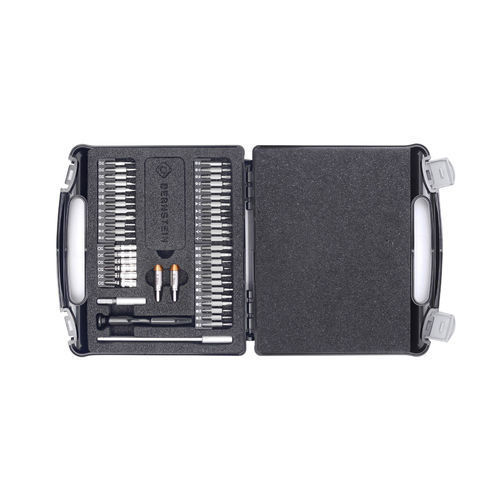

Set di inserti da 47 pezzi (C4 / esagono 4,0 mm) che include due adattatori di coppia preimpostati in fabbrica (0,3 Nm e 0,4 Nm). Fornito in una valigetta di plastica con inserto in schiuma, il set è progettato per applicazioni di coppia precise e ripetibili con impugnatura ESD e materiali utensile resistenti.

Caratteristiche principali

• Adattatori di coppia preimpostati: 0,3 Nm e 0,4 Nm, tolleranza ±10% (certificato di fabbrica su richiesta)
• Ø esterno adattatore: 8 mm; lunghezza adattatore: 22 mm (senza gambo)
• Attacco / porta inserti: 4,0 mm esagonale; porta inserti magnetizzato
• Compatibile con utensili elettrici fino a max. 100 giri/min (consigliato: funzionamento manuale)
• Materiali: acciaio inox e acciaio per utensili di alta qualità; prolunga in alluminio
• Impugnatura ESD con resistenza dissipativa nell'intervallo 10^6–10^9 ohm
• Fornito in valigetta di plastica con inserto in schiuma; dimensioni valigetta 175 x 160 x 45 mm; peso 410 g

Ambito di impiego
Trasformare un inserto C4 da 4,0 mm e un porta-inserti in uno strumento di coppia di precisione. Gli adattatori emettono un clic al raggiungimento della coppia preimpostata, evitando il serraggio eccessivo. Pensato principalmente per l'uso manuale; se usato con utensili elettrici rispettare la velocità massima raccomandata. Nota: durante lo svitamento l'adattatore non sblocca la coppia (albero interno bloccato), con un incremento del valore di coppia di circa il 30% nello svitamento.

Descrizione tecnica
Gli adattatori sono testati secondo DIN EN ISO 6789 per utensili di avvitamento manuale e mantengono una tolleranza di ±10% per almeno 20.000 clic. Il meccanismo blocca la cricchetta nella bussola; un albero cavo e un cilindro ammortizzante rendono l'albero interno inattivo quando la coppia supera il valore preimpostato, evitando l'aumento continuo della forza sulla vite. Il valore di coppia va verificato periodicamente con un dinamometro.

Contenuto

• 4-973 adattatore di coppia 0,3 Nm per inserti 4 mm
• 4-974 adattatore di coppia 0,4 Nm per inserti 4 mm
• 6-340-3 set di inserti C4, 42 pz, composto da:
  • Taglio piatto: 1,0, 1,5, 2,0, 2,5, 3,0
  • Cross-recess PH000, PH00, PH0, PH1
  • Torx: T3, T4, T5, T6, T7, T8, T9, T10, T15
  • Esagonali: 0,9, 1,3, 1,5, 2,0, 2,5, 3,0
  • Chiavi: 2,5, 3,0, 3,5, 4,0, 4,5, 5,0
  • Triangolo: 1,6, 2,0, 2,2, 2,3
  • Quadro: S0, S1
  • Pentalobe: P2, P5, P6; espulsore SIM; Tri-Point: 0, 1
• 6-340-2 prolunga per inserti esagonali 4 mm (5/32")
• 6-340-1 porta-inserti ESD (dissipativo) per 4 mm (5/32") esagonali
• 4-564 adattatore bit 1/4" a 4 mm, lunghezza 42,5 mm

Specifiche tecniche

• Articolo / modello: 4-970-B
• Coppie preimpostate: 0,3 Nm e 0,4 Nm; tolleranza ±10% (certificato di fabbrica su richiesta)
• Durata: tolleranza mantenuta per almeno 20.000 clic (testato secondo DIN EN ISO 6789)
• Ø ext. adattatore: 8 mm; lunghezza adattatore: 22 mm (senza gambo)
• Attacco / porta inserti: 4,0 mm esagonale (magnetizzato)
• Materiale della prolunga: alluminio (con porta inserti 4 mm)
• Materiali utensile: acciaio inox e acciaio per utensili di alta qualità
• Resistenza impugnatura ESD: 10^6–10^9 ohm (dissipativo)
• Velocità max. raccomandata con utensili elettrici: 100 rpm
• Valigetta: valigetta di plastica con inserto in schiuma
• Dimensioni (valigetta): 175 x 160 x 45 mm
• Peso (set): 410 g
