Adattatore per albero 4-970-KSB

in acciaioin alluminioin plastica

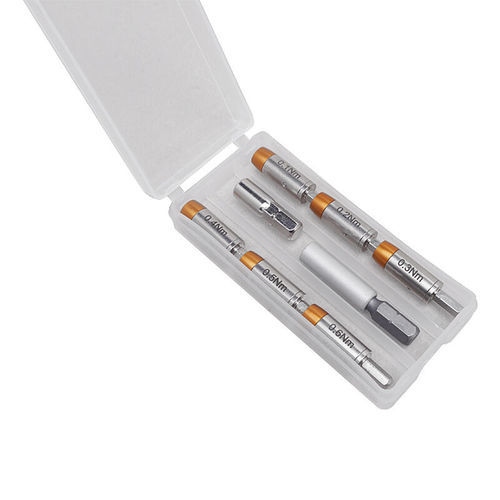

Set compatto di adattatori di coppia preimpostati per punte 4 mm (C4), coprente valori di coppia ridotti da 0,1 a 0,6 Nm e fornito con due adattatori per punte in una scatola quadro di plastica. Gli adattatori emettono un clic quando viene raggiunta la coppia preimpostata e sono pensati principalmente per l'uso manuale; l'impiego con utensili elettrici è limitato a basse velocità (max. 100 rpm) per evitare clic ripetuti.

Contenuto

• 4-971 adattatore di coppia 0,1 Nm per punte 4 mm
• 4-972 adattatore di coppia 0,2 Nm per punte 4 mm
• 4-973 adattatore di coppia 0,3 Nm per punte 4 mm
• 4-974 adattatore di coppia 0,4 Nm per punte 4 mm
• 4-975 adattatore di coppia 0,5 Nm per punte 4 mm
• 4-976 adattatore di coppia 0,6 Nm per punte 4 mm
• 4-564 adattatore bit 1/4" → 4 mm, lunghezza 42,5 mm
• 4-566 adattatore bit 1/4" → 4 mm, lunghezza 25 mm

Ambito di applicazione
Trasforma una punta 4 mm C4 e un portapunta in uno strumento di coppia di precisione. Adatto quando sono richieste impostazioni di coppia piccole e precise (elettronica, sistemi a sgancio rapido, stazioni robotizzate, aerospaziale, dispositivi medicali, applicazioni da banco). L'adattatore impedisce il serraggio eccessivo; durante l'allentamento di una vite non si verifica lo sblocco della coppia (albero centrale bloccato).

Descrizione tecnica
Gli adattatori sono testati secondo DIN EN ISO 6789 (utensili di avvitamento a coppia azionati manualmente) e garantiscono una tolleranza di ±10% per almeno 20.000 clic. Il meccanismo utilizza un albero centrale cavo, un cilindro di smorzamento e una cricchetta mobile: quando la coppia applicata supera la coppia preimpostata, l'albero centrale diventa inattivo e un clic indica che è stato raggiunto il limite di coppia. La coppia dovrebbe essere verificata regolarmente con un misuratore di coppia.

Informazioni generali
Gli adattatori di coppia sono comunemente utilizzati come soluzione compatta per il controllo preciso della coppia in molte industrie e postazioni di lavoro.

Caratteristiche / specifiche tecniche

• Modello / serie: KSB (denominazione set: 4-970-KSB)
• Passi di coppia preimpostati nel set: 0,1 / 0,2 / 0,3 / 0,4 / 0,5 / 0,6 Nm
• Tolleranza: ±10% (certificato di fabbrica su richiesta)
• Diametro adattatore: Ø 8 mm
• Lunghezza adattatore (senza gambo): 22 mm
• Gambo: esagono 1/4 pollice
• Supporto magnetico per bit: 4,0 mm
• Adattatori bit inclusi: 1/4" → 4 mm (lunghezze 42,5 mm e 25 mm)
• Porta-bit nel set: porta-bit in alluminio 1-bit e porta-bit in acciaio cromato 1-bit
• Materiale: acciaio legato, HRC 43–48
• Imballaggio: scatola quadro in plastica, dimensioni 91 x 43 x 15 mm
• Peso (set): 70 g
• Standard di prova: DIN EN ISO 6789
• Velocità max. consigliata con utensili elettrici: 100 rpm (usare con minima ripetizione di clic)
