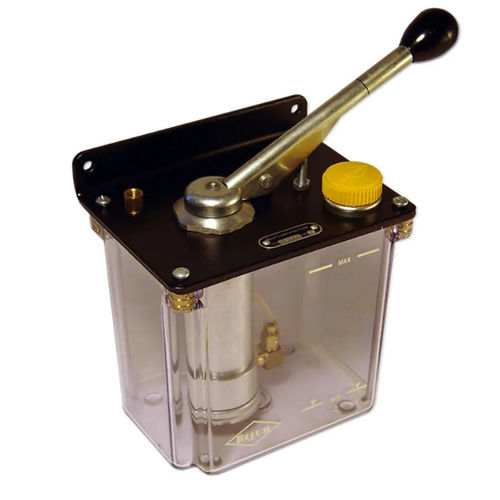

Il lubrificatore è del tipo a molla. Si aziona spingendo la leva verso il basso, che solleva il pistone e comprime una molla. Rilasciando la leva, lo scarico dell'olio nel sistema è automatico. Il volume e la pressione di scarico sono indipendenti dalla viscosità dell'olio.
Capacità: 1,5 litri
Filtro di ingresso del lubrificatore: separatore di particelle da 40 micron. Deve essere ispezionato periodicamente e pulito o sostituito se necessario.
Pressione di scarico: massimo 65 psi. La pressione di scarico diminuisce al diminuire del volume di scarico e all'aumentare del numero di unità di misura.
Volume di scarico per corsa: da 6 a 18 cc regolabile in continuo. Il lubrificatore fornito è impostato per uno scarico di 18 cc.
Sistema e limitazioni: Utilizzare unità di misura di tipo F. 70 unità di misura. La limitazione del sistema 0 è riportata nella tabella seguente. Non superare la cifra indicata. Per calcolare il sistema 0, consultare il "Manuale tecnico" La gamma di viscosità va da 150 a 8000 SSU alla temperatura di esercizio.
---
