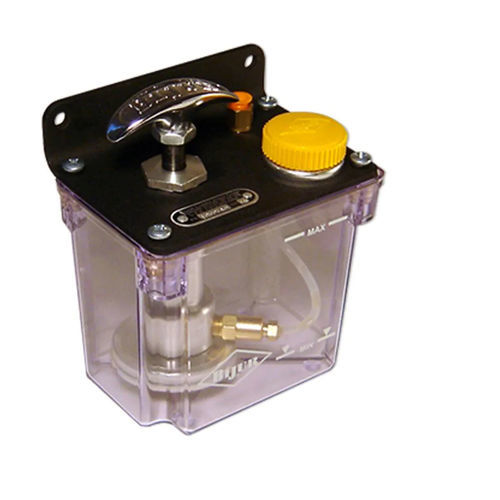

Pompa per olio L5 series

manualea pistonemobile

Il lubrificatore comprende una pompa a pistone con ritorno a molla. Quando la maniglia a T viene sollevata completamente, un volume predeterminato di olio si riempie volume predeterminato di olio nel cilindro e la molla della pompa viene compressa. Rilasciando la maniglia si spinge l'olio nel nel sistema di distribuzione. Il lubrificatore eroga 5 cc per ogni corsa del pistone. Il lubrificatore deve essere lubrificatore deve essere azionato agli intervalli raccomandati dal costruttore della macchina. Istruzioni per l'avvio Riempire il serbatoio; azionare il lubrificatore finché l'olio non scorre liberamente su tutti i cuscinetti. Manutenzione Sostituzione del filtro Un filtro all'ingresso della pompa protegge il sistema di lubrificazione e deve essere ispezionato ogni sei mesi. Se non è pulito, sostituirlo. Per rimuovere il filtro, fare leva sull'anello elastico con un cacciavite e rimuovere il disco del filtro e le griglie filtro e gli schermi. Per reinstallare, inserire nell'ordine seguente: supporto del disco del filtro (filtro grosso), disco del filtro (filtro fine), disco del filtro (schermo) filtro (filtro fine), disco del filtro, anello di fissaggio del filtro e anello elastico del filtro Parti di ricambio Ordinare le parti di ricambio in base al numero di parte e alla descrizione indicati nella tabella. Includere il numero di parte completo e le lettere di serie del lubrificatore come indicato sulla targhetta. Esempio: Gruppo filtro S109 per Lubrificatore D3274C Serie JI. Per riparazioni importanti che richiedono parti non identificate sul disegno, restituire il lubrificatore per la ricostruzione e la regolazione in fabbrica lubrificatore per la ricostruzione e la regolazione in fabbrica. Se è necessario un nuovo lubrificatore per la sostituzione, ordinare in base al numero di parte indicato sulla targhetta.
