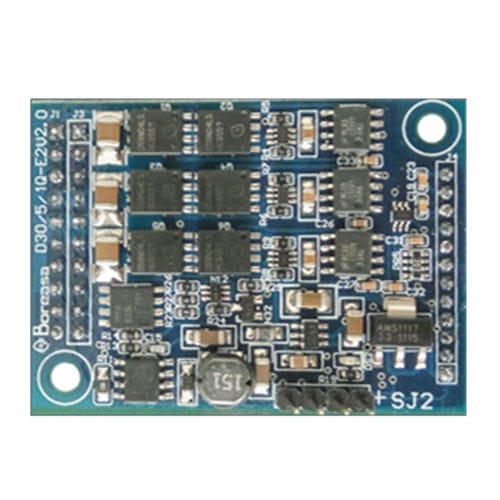

Comando di motore con controllore integrato D30/5/1Q-E2

BLDC

Microprocessore: STM32F103C8T Efficienza: 95% Dimensioni: 35 x 48 mm Funzionamento di base: Anello chiuso (predefinito), anello aperto (opzionale) Limitazione di potenza/corrente: modalità operativa di limitazione della potenza o della corrente (configurabile dall'utente), in modo che il convertitore di frequenza possa continuare a funzionare in sicurezza quando supera i limiti di potenza/corrente preimpostati. L'impostazione predefinita è la limitazione di corrente (10 A). Il D30/5/1Q-E2 è un piccolo driver digitale a 1 quadrante per il controllo di soffiatori brushless Boreasa fino a 150 W, dotati di sensori Hall digitali. Questo driver è progettato per essere integrato nella scheda elettronica del cliente. È anche compatibile con la scheda di valutazione Boreasa. Caratteristiche -Controllo digitale della velocità - funziona come regolatore di velocità "ad anello chiuso" -Velocità massima 60.000 giri/min (motore con 1 coppia di poli) -Ingresso del valore impostato tramite PWM o tensione analogica esterna (0 ... +3,3 V) -4 diverse gamme di velocità selezionabili -Direzione di rotazione preimpostata da un segnale digitale -Lo stadio di uscita può essere abilitato o disabilitato -Limite di corrente massima in uscita regolabile fino a 15 A -La velocità del motore può essere monitorata con l'uscita "FG" -Indicazione di stato tramite l'uscita "Ready -Protezione del motore bloccato (limite di corrente per il motore bloccato) -Funzioni di protezione: protezione da sottotensione, sovratensione e cortocircuito -Connettori a striscia standardizzati, passo 2,54 mm e 2 mm -Un ingresso analogico può essere utilizzato per rilevare la temperatura del motore Il design robusto del regolatore di velocità PI è la premessa ideale per un funzionamento immediato. Il modulo OEM, conveniente e miniaturizzato, si integra perfettamente in molte applicazioni Per gli sviluppi Boreasa offre una scheda di interfaccia/valutazione completa: la scheda D50/5/4Q-M2.
