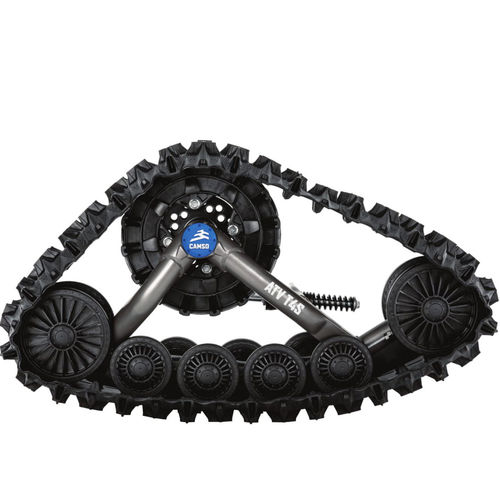

Cingolo in acciaio CAMSO ATV T4S

in gomma

Panoramica
Lavoro e tempo libero in tutte le stagioni. Il sistema a cingoli CAMSO ATV T4S trasforma gli ATV in veicoli a cingoli ad alte prestazioni, migliorando galleggiamento, trazione e precisione dello sterzo per affrontare neve, fango, boschi fitti e traino, con componenti progettati per lunga durata con corretta manutenzione.

Vantaggi chiave

• Capacità per tutte le stagioni: neve, fango e terreni vari
• Sterzo preciso e maggiore stabilità laterale in pendenza
• Componenti durevoli progettati per lunga vita con manutenzione appropriata
• Aumento della pressione al suolo e della coppia per traino e lavori pesanti

Comfort per tutto il giorno
Progettato per lunghi tragitti su terreni vari con riduzione delle vibrazioni e sensazione di marcia più fluida rispetto alle cinghie piatte.

• Design Flex-Track sulle cinghie anteriori: guida più fluida e migliore manovrabilità

Stabilità laterale e trazione in salita
Affronta pendenze ripide e neve profonda con trazione affidabile e rimbalzo ridotto per operazioni su pendii più sicure.

• Ampia impronta di contatto: riduce il rimbalzo e aumenta la stabilità laterale
• Altezza tassello anteriore 1,125 pollici: migliora la presa e il controllo riducendo il rapporto della cinghia

Durevole ed economico
I componenti sono progettati per un uso prolungato se la manutenzione segue le raccomandazioni, minimizzando i tempi di fermo e la frequenza di sostituzione.

• Telaio in acciaio al carbonio: libera neve, fango e detriti
• Ruote tendicinghia e intermedie sigillate con fascia esterna in elastomero: resistono al gelo
• Cuscinetti stampati all’interno delle ruote: massimizzano la solidità dell’insieme

Più potenza per lavorare in modo efficiente
Maggiore pressione al suolo e pignoni adattati ottimizzano il rapporto di trasmissione per trasferire più coppia durante traino e lavori pesanti, mantenendo una velocità utilizzabile.

• Dimensione pignone adattata: ottimizza il rapporto di trasmissione per un miglior trasferimento di potenza

Sterzata precisa
La geometria delle cinghie anteriori e la tecnologia Flex-Track migliorano la stabilità dello sterzo anteriore e la capacità di superare ostacoli.

• Cinghie anteriori Flex-Track (leggera curvatura verso l'interno): stabilità di sterzo anteriore migliorata
• Geometria del telaio in acciaio massiccio: migliora lo sterzo e la maneggevolezza

Contenuto
4 sistemi a cingoli (2 anteriori, 2 posteriori) e un kit di montaggio adattato per il veicolo.

Punti salienti d'uso

• Copertura al suolo: circa 2000 sq. in. (circa 129 sq cm)
• Altezza libera media: aumentata di 3 pollici (rispetto agli pneumatici)
• Compatibilità: oltre 300 modelli ATV (kit di montaggio adattati ai modelli più diffusi)

Garanzia e assistenza
Garanzia limitata di 2 anni che copre difetti di fabbricazione relativi a materiali e manodopera. Supporto tecnico del produttore disponibile per adattamento e richieste di garanzia.

Programma di manutenzione (riassunto)
Gli intervalli di manutenzione variano in base alle condizioni. Esempi dai programmi consigliati:

• Condizioni di neve: manutenzione al primo utilizzo; dopo 40 h; dopo 75 h; annuale
• Condizioni abrasive: manutenzione al primo utilizzo; dopo 25 h; dopo 50 h; dopo 200 h

Caratteristiche / specifiche tecniche

• Tipo di trasmissione: Trasmissione interna
• Pignone: da 15 a 18 denti
• Telaio: Acciaio al carbonio
• Antirotazione: molla antirotazione in acciaio dolce riprogettata a singola taratura e ammortizzatore progressivo; design limitatore di sterzo a collegamento rapido
• Peso: Anteriore: 71 lb; Posteriore: 83,7 lb; Kit di montaggio: circa 6,25 lb
• Mozzo e cuscinetti: mozzo in acciaio fuso a schema multi-bullone (4)
• Ruote e cuscinetti: ruote incapsulate e sigillate 5,28 e 7,95 pollici con fascia esterna in elastomero; cuscinetto stampato all'interno delle ruote; tappo ruota tipo a vescica
• Design del nastro in gomma: Anteriore: Flex; Posteriore: Piatto
• Lunghezza cingolo: Anteriore: 93,4 pollici; Posteriore: 98,5 pollici
• Altezza tasselli: Anteriore: 1,125 pollici; Posteriore: 1,25 pollici
• Larghezza cingolo: Anteriore: 11,5 pollici; Posteriore: 12,5 pollici
• Effetti sull'insieme del sistema: lunghezza del sistema, lunghezza di offset, larghezza del sistema, larghezza di offset, altezza libera e altezza del sistema cambiano quando le cinghie sono installate (le tabelle dimensionali del produttore forniscono i valori esatti per veicolo)
