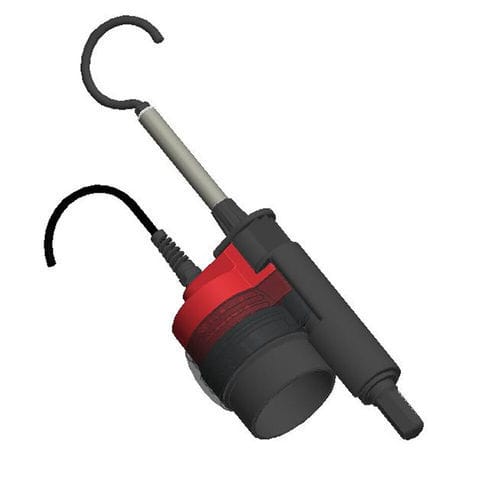

Rilevatore di tensione CL-6-100-30000

di alta tensionedi bassa tensionemagnetico

Presentazione
Rilevatore bipolare di tensione continua per verifica di assenza/presenza di tensione in fasce di bassa/molto bassa tensione CC, destinato a uso interno in laboratori e officine.

Applicazione

• Rilevatore bipolare per tensione continua: 100 a 30.000 V DC.
• Soglia inferiore impostata a 100 V per rilevare tensioni superiori ai limiti di molto bassa tensione CC.
• Solo per uso interno (installazioni in laboratori e officine).
• Presenza di tensione indicata da 6 LED rossi e segnale acustico.
• Controllo di funzionamento integrato che convalida tutte le funzioni del rilevatore:
• Portare la scarpa magnetica della impugnatura a contatto con la guida e cortocircuitare l'insieme stabilendo il contatto tra l'impugnatura magnetica e il gancio di contatto;
• Premere il pulsante di prova: si accendono i 6 LED rossi e si attiva il segnale acustico;
• Rilasciare il pulsante di prova: i 6 LED verdi si accendono momentaneamente.

Caratteristiche

• Indicazione presenza tensione tramite:
  • 6 LED rossi
  • Segnale acustico (60 dB(A) a 2 m)
• Elettrodo di contatto: 380 mm
• Lunghezza complessiva del rilevatore: 840 mm
• Gruppo di indicazione: III

Composizione

• 2 elementi con antenne rimovibili, collegati tramite cavo da 1,9 m.
• 1 valigetta di trasporto.

Norme
Progettato secondo la norma IEC 61243-2

Tabella - Riferimento / Tensione continua / Massa (kg)
Riferimento | Tensione DC | Massa (kg)
CL-6-100-30000 | 100–30.000 V | 4,300

Caratteristiche tecniche / specifiche

• Intervallo di tensione: 100 a 30.000 V DC
• Soglia inferiore di rilevamento: 100 V
• Indicazione presenza: 6 LED rossi + segnale acustico (60 dB(A) a 2 m)
• Elettrodo di contatto: 380 mm
• Lunghezza complessiva: 840 mm
• Gruppo di indicazione: III
• Configurazione: 2 elementi con antenne rimovibili collegati da cavo da 1,9 m
• Accessori: valigetta di trasporto
• Massa: 4,300 kg
• Progettazione secondo IEC 61243-2
