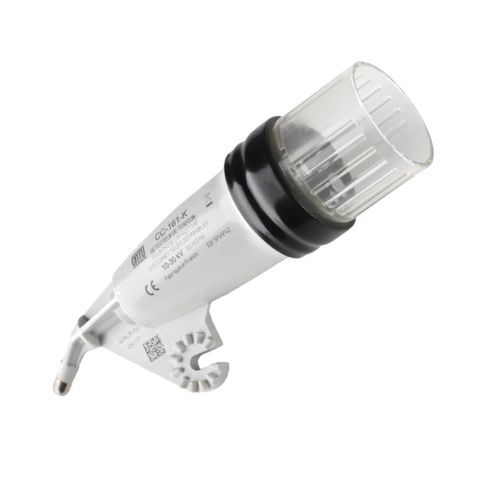

Rilevatore di tensione CC-161-K

di tensione ACdi fasedi alta tensione

Riassunto
Rilevatore di tensione unipolare per morsetti con divisori capacitivi, adatto a reti 10 - 30 kV.

Applicazione

• Rilevatore di tensione unipolare progettato per morsetti a innesto con divisori capacitivi.
• Tensione massima di esercizio fase/fase: 30 kV.

Caratteristiche

• Intervallo di tensione: 10 - 30 kV.
• Soglia di rilevamento: 300 V.
• Puntale: tipo K.
• La forma dell'elettrodo di contatto permette di rimuovere il cappuccio del connettore separabile.
• Segnalazione:
  • 1 LED rosso (presenza tensione).
  • 1 LED verde (standby).
  • Segnale acustico intermittente.
• Controllo funzionale tramite pulsante TEST:
  • I LED rossi lampeggiano.
  • Si attiva il segnale acustico intermittente.
• Fissaggio su asta isolante mediante puntale universale dentellato tipo K.

Composizione

• Fornito in custodia rigida.

Accessori opzionali

• Asta isolante: CC-45-K.
• Custodia per asta: CM-1-10.

Norme
SPS EDF N°42

Tabella
Riferimento | Puntale | Intervallo di tensione | Frequenza | Tensione AC | Peso (kg)
CC-161-K | K | 10 - 30 kV | 50 / 60 Hz | 10 - 30 kV | 0.43

Caratteristiche / specifiche tecniche

• Intervallo di funzionamento: 10 - 30 kV.
• Soglia di rilevamento: 300 V.
• Puntale: K (compatibile con punte universali dentellate tipo K per aste).
• Segnalazione visiva: LED rosso (presenza tensione) e LED verde (standby).
• Segnalazione acustica: segnale intermittente.
• Controllo/test: pulsante TEST (lampeggio dei LED rossi e attivazione del segnale acustico).
• Peso: 0,43 kg.
• Fornito in: custodia rigida.
