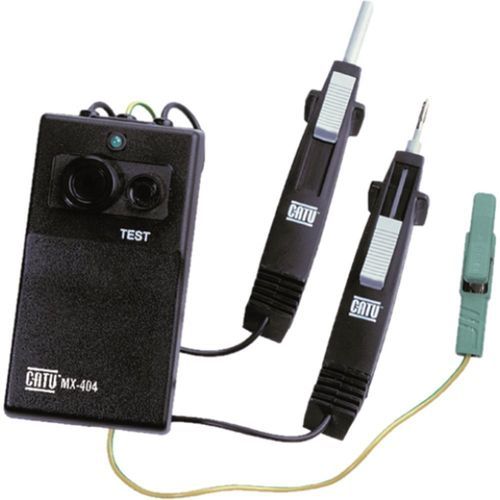

Comparatore MX-404

Presentazione
Comparatore di fase acustico per VDS/VIS. Dispositivo progettato per stabilire la concordanza tra due fasi, destinato a divisori di tensione capacitivi ad alta e media impedenza (HR-MR). Adatto al collegamento ai punti di prova di indicatori VIS o VDS o alle loro interfacce. Non compatibile con le celle Schneider Electric tipo V2.

Applicazione

• Stabilire relazioni di concordanza tra due fasi.
• Collegamento ai punti di prova di indicatori VIS o VDS o alle loro interfacce; interoperabile con indicatori come CL-495-3 e CL-497-00.
• Funziona con divisori di tensione capacitivi separabili (HR-MR).
• Non adatto per celle Schneider Electric tipo V2.

Funzionamento e indicazioni

• Progettato per divisori di tensione ad alta e media impedenza (HR - MR).
• Indicazioni al collegamento:
  • Segnale acustico in caso di sfasamento significativo tra le due fasi.
  • Assenza di segnale acustico e accensione del LED verde quando le fasi sono in concordanza.
• Grado di protezione: IP20.
• Protezione delle sonde: IP2X.

Norme
IEC 61958 / IEC 61243-5

Tabella
Riferimento | Dimensioni (mm) | Uso | Peso (kg)
MX-404 | 145 x 80 x 42 | Interno/Esterno | 0.3

Caratteristiche tecniche

• Modello: MX-404
• Funzione: comparatore di fase acustico per VDS/VIS
• Norme: IEC 61958, IEC 61243-5
• Applicazioni: stabilire concordanza tra due fasi; collegamento a indicatori VIS o VDS o alle loro interfacce; funziona con divisori capacitivi separabili
• Limitazioni: non compatibile con celle Schneider Electric tipo V2
• Progettato per: divisori di tensione ad alta e media impedenza (HR - MR)
• Segnalazioni: segnale acustico per sfasamento; LED verde in caso di concordanza
• Grado di protezione: IP20
• Protezione sonde: IP2X
• Contenuto: 1 unità comparatore, 2 sonde di prova, 1 pinza a coccodrillo
• Dimensioni: 145 x 80 x 42 mm
• Peso: 0.3 kg
