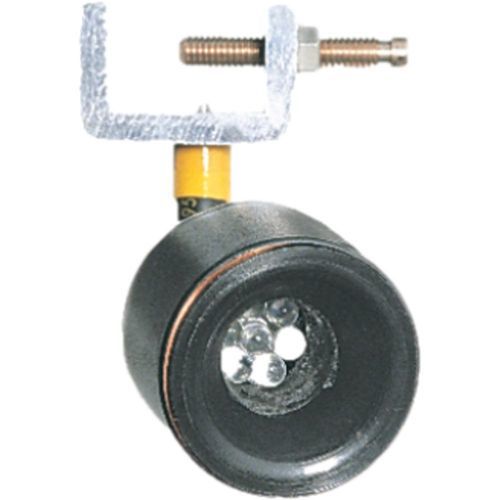

Sensore di tensione fotoelettrico CL-40010

optoelettronicoa media tensionesenza contatto

Panoramica del prodotto
Indicatore permanente di presenza di tensione per uso interno. Progettazione unipolare con segnalazione luminosa tramite 7 LED; diametro esterno dell'involucro 40 mm, lunghezza totale 110 mm, intervallo di tensione 5–75 kV.

Applicazione

• Indicatore luminoso permanente per la rilevazione di conduttori sotto tensione in impianti di media/alta tensione in ambiente interno.

Caratteristiche

• Indicatore unipolare per intervallo di tensione da 5 a 75 kV.
• Involucro montato su asta articolata per regolare l'orientamento dei LED.
• Supporto di montaggio compatibile con conduttori tondi Ø 5 a 20 mm e piatti spessore 1 a 20 mm.
• Segnalazione luminosa tramite 7 LED per rilevamento visivo chiaro.
• Diametro esterno dell'involucro: 40 mm; dimensioni complessive: ø 40 × L110 mm; peso: 0,23 kg.

Composizione

• Confezionato in 3 pezzi in scatola di cartone.

Tabella tecnica
Riferimento | Dimensioni (mm) | Peso (kg) | Tensione
CL-40010 | ø 40 x L.110 | 0,23 | 5 - 75 kV

Caratteristiche / specifiche tecniche

• Modello: CL-40010
• Tipo: Indicatore permanente di tensione (unipolare)
• Intervallo di tensione: 5 - 75 kV
• Diametro esterno (involucro): 40 mm
• Dimensioni complessive: ø 40 x L.110 mm
• Peso: 0,23 kg
• Segnalazione luminosa: 7 LED
• Orientamento dell'involucro: asta articolata per regolazione dei LED
• Compatibilità staffa: conduttori tondi Ø 5 a 20 mm; piatti spessore 1 a 20 mm
• Imballaggio: 3 unità per scatola di cartone
