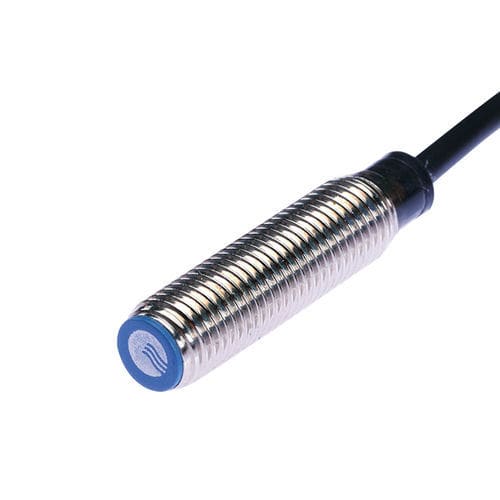

Sensore di prossimità induttivo CL08-RF1.5DN1cilindricoM8con funzione di commutazione
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tecnologia
- induttivo
- Forma
- cilindrico
- Diametro
- M8
- Segnale di uscita
- con funzione di commutazione, NPN
- Montaggio
- non a filo
- Materiale
- in plastica, in ottone
- Livello di protezione
- IP67
- Altre caratteristiche
- 3 cavi
- Range di misura
0,15 cm
(0,06 in)- Temperatura di processo
Max.: 70 °C
(158 °F)Min.: -25 °C
(-13 °F)
Descrizione
Panoramica del prodotto
Caratteristiche principali
Specifiche tecniche
Parametri meccanici / elettrici
Ambiente operativo
Accessori e documentazione
Caratteristiche / riepilogo tecnico
- Serie: sensori di prossimità induttivi CL08
- Modello: CL08-RF1.5DN1
- Tipo: standard
- Distanza di rilevamento: 1,5 mm
- Involucro: cilindrico, M8
- Principio di rilevamento: induttivo
- Uscita: NPN NO (normalmente aperto)
- Lunghezza cavo: 2 m
Caratteristiche principali
- Distanza di rilevamento 1,5 mm per rilevamento affidabile di metalli
- Involucro M8 compatto per montaggio a incasso
- Uscita NPN NO, collegamento trifilare in DC
- Frequenza di risposta 1000 Hz; tempo di risposta 500 µs
- Grado di protezione IP67 contro polvere e acqua
- Protezioni integrate contro cortocircuiti e sovratensioni
Specifiche tecniche
- Tipo di prodotto: standard
- Distanza di rilevamento: 1,5 mm
- Dimensione: M8 (cilindrico)
- Principio: induttivo
- Lunghezza cavo: 2 m (cavo sagomato)
- Direzione di rilevamento: frontale
- Materiale target: metallo (pezzo di prova standard: ferro 8×8×1 mm)
- isteresi: <10% della distanza di rilevamento
- Deriva termica: ±10% nel range -25 a +70 °C rispetto a +23 °C
- Materiali: involucro in ottone nichelato; faccia di rilevamento in ABS resistente al calore; cavo in PVC
Parametri meccanici / elettrici
- Tipo di uscita: NPN NO
- Tensione di alimentazione: DC 12–24 V
- Alimentazione: trifilare DC
- Protezione: IP67
- Connessione: cavo sagomato
- Tipo di segnale: commutazione
- Modalità di funzionamento: normalmente aperto
- Montaggio: incassato
- Consumo di corrente: <35 mA
- Indicatore: LED rosso di uscita
- Circuiti di protezione: protezione da cortocircuito e sovratensioni
- Influenza della tensione: variazione <±1% della distanza di rilevamento per ±15% di variazione di alimentazione
- Corrente di carico: <200 mA
- Resistenza di isolamento: >50 MΩ (DC 500 V)
- Resistenza agli urti: 500 m/s², 3 volte su X, Y, Z
- Rigidità dielettrica: AC 1000 V 50/60 Hz 1 min tra parti in tensione e involucro
- Resistenza alle vibrazioni: 10–55 Hz, ampiezza doppia 1,5 mm, 2 h su X, Y, Z
- Peso: circa 32 g
Ambiente operativo
- Temperatura di esercizio: -25 a +70 °C
Accessori e documentazione
- Accessori inclusi: 2 dadi, 1 rondella dentata, certificato di conformità
- Documenti disponibili (esempi, senza link): modello 3D (.stp), manuale utente (PDF)
Caratteristiche / riepilogo tecnico
- Obiettivo: oggetti metallici (pezzo di prova standard: ferro 8×8×1 mm)
- IP67 adatto ad ambienti industriali con requisiti di tenuta
- Montaggio incassato; involucro in ottone nichelato; faccia di rilevamento in ABS resistente al calore
- Protezioni integrate per maggiore affidabilità
- Cavo sagomato da 2 m per collegamento diretto
