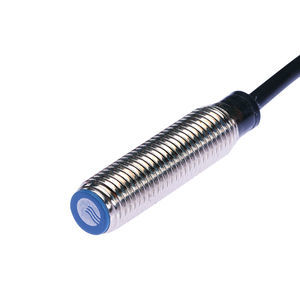

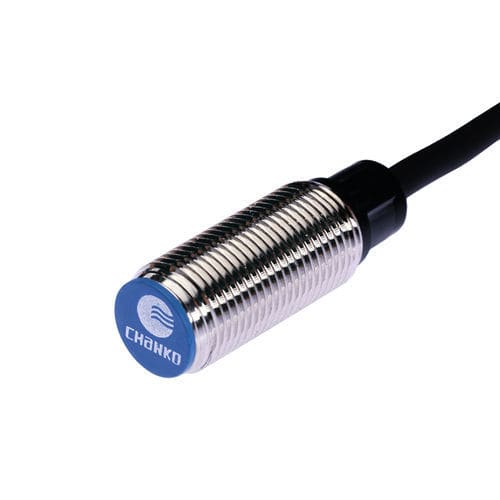

Sensore di prossimità induttivo CL12-RF2DN1cilindricoM12NPN
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tecnologia
- induttivo
- Forma
- cilindrico
- Diametro
- M12
- Segnale di uscita
- NPN
- Tensione di alimentazione
- DC, 24 VDC, 12 VDC
- Montaggio
- non a filo
- Materiale
- in ottone, in PVC
- Livello di protezione
- IP67
- Altre caratteristiche
- 3 cavi
- Range di misura
0,2 cm
(0,08 in)- Temperatura di processo
Min.: -25 °C
(-13 °F)Max.: 70 °C
(158 °F)
Descrizione
Panoramica del prodotto
Specifiche meccaniche / elettriche
Ambiente operativo
Documentazione e accessori
Riepilogo tecnico
- Modello: CL12-RF2DN1
- Serie: CL12
- Tipo: Sensore di prossimità induttivo standard
- Distanza di rilevamento: 2 mm
- Forma: Cilindro M12
- Principio: Induttivo
- Uscita: NPN NA (normalmente aperto)
- Lunghezza cavo: 2 m (cavo stampato)
- Superficie di rilevamento: Frontale
- Frequenza di risposta: 600 Hz
- Tempo di risposta: 800 μs
- Oggetti rilevabili: Metalli (bersaglio standard: Fe 12×12×1 mm)
- Isterèsi: <10% della distanza di rilevamento
- Dériva termica: ±10% da -25 a +70 °C (riferimento +23 °C)
- Materiali: Corpo in ottone nichelato; faccia sensore in ABS resistente al calore; cavo in PVC
- Marca: 长江传感
Specifiche meccaniche / elettriche
- Tipo di uscita: NPN NA
- Tensione di alimentazione: DC 12–24 V
- Collegamento: Tre fili DC
- Grado di protezione: IP67
- Connessione: Cavo stampato
- Tipo di segnale: Commutazione
- Modalità: Normalmente aperto
- Montaggio: Incassato (flush)
- Assorbimento: ≤35 mA
- Indicatore: LED di uscita rosso
- Protezione: Protezione da cortocircuito e sovratensioni
- Influenza della tensione: Variazione di rilevamento ≤±1% per ±15% di variazione di alimentazione
- Corrente di carico: ≤200 mA
- Resistenza d'isolamento: ≥50 MΩ (DC 500 V)
- Resistenza agli urti: 500 m/s², 3 volte in X/Y/Z
- Rigidità dielettrica: AC 1000 V 50/60 Hz 1 min tra parti attive e scocca
- Resistenza alle vibrazioni: 10–55 Hz, ampiezza doppia 1,5 mm, 2 h X/Y/Z
- Peso: circa 54 g
Ambiente operativo
- Temperatura di esercizio: -25 a +70 °C
Documentazione e accessori
- Accessori: 2 dadi, 1 rondella dentata, certificato
- Modello 3D (STP) e manuale (PDF) disponibili per il download
Riepilogo tecnico
- Modello: CL12-RF2DN1
- Distanza di rilevamento: 2 mm
- Corpo: M12 cilindrico, montaggio affogato
- Uscita: NPN NA, tre fili DC, carico ≤200 mA
- Alimentazione: DC 12–24 V (±15% → rilevamento ±1%)
- Grado di protezione: IP67
- Frequenza / tempo di risposta: 600 Hz / 800 μs
- Cavo: 2 m stampato
- Materiali: Ottone nichelato, faccia ABS resistente al calore, cavo PVC
