Sensore di prossimità induttivo CL30-RN15DN1
cilindricoM30NPN

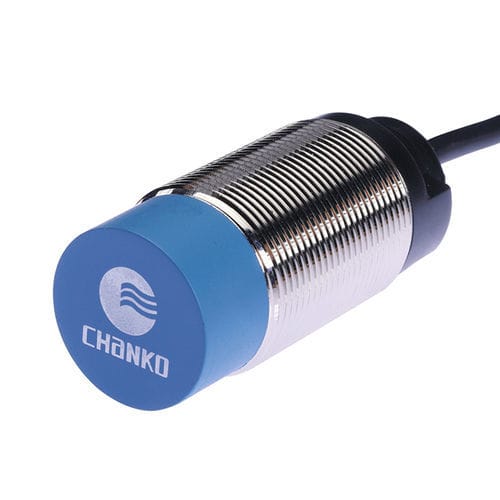

Sensore di prossimità induttivo - CL30-RN15DN1 - CHANKO SENSOR - cilindrico / M30 / NPN
Sensore di prossimità induttivo - CL30-RN15DN1 - CHANKO SENSOR - cilindrico / M30 / NPN
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di CHANKO SENSOR

Caratteristiche

Tecnologia
induttivo
Forma
cilindrico
Diametro
M30
Segnale di uscita
NPN
Tensione di alimentazione
DC, 24 VDC, 12 VDC
Montaggio
a filo
Materiale
in ottone, in PVC
Livello di protezione
IP67
Altre caratteristiche
con sorgente di luce LED, 3 cavi
Range di misura

1,5 cm
(0,59 in)

Temperatura di processo

Max.: 70 °C
(158 °F)

Min.: -25 °C
(-13 °F)

Descrizione

Panoramica del prodotto
  • Serie: Sensori induttivi CL30
  • Modello: CL30-RN15DN1
  • Tipo: Standard
  • Distanza di rilevamento: 15 mm
  • Forma del corpo: Cilindrica
  • Principio di rilevamento: Induttivo
  • Dimensione: M30
  • Uscita: NPN, normalmente aperta (NO)


Specifiche tecniche
  • Lunghezza cavo: 2 m
  • Direzione di rilevamento: Frontale
  • Frequenza di risposta: 500 Hz
  • Tempo di risposta: 1 ms
  • Oggetto rilevabile: Metallo
  • Accessori: Certificato di conformità
  • Isteresi: < 10% della distanza di rilevamento
  • Oggetto di prova standard: Ferro 45×45×1 mm
  • Deriva termica: ±10% tra -25 e +70 °C (rif. +23 °C)


Parametri di prestazione
  • Frequenza operativa: 500 Hz
  • Tempo di risposta: 1 ms
  • Isteresi: <10% della distanza di rilevamento
  • Obiettivo standard: Ferro 45×45×1 mm
  • Deriva termica: ±10% su -25 a +70 °C (rif. +23 °C)


Materiali e costruzione
  • Corpo: Ottone nichelato
  • Superficie di rilevamento: ABS resistente al calore
  • Cavo: PVC


Parametri meccanici / elettrici
  • Tipo di uscita: NPN, normalmente aperta (NO)
  • Tensione di alimentazione: DC 12–24 V
  • Alimentazione: 3 fili DC
  • Indice di protezione: IP67
  • Connessione: Cavo stampato
  • Tipo di segnale: Commutazione
  • Modalità di funzionamento: Normalmente aperto
  • Montaggio: Non incassato
  • Consumo: < 35 mA
  • Indicatore: LED di uscita rosso
  • Circuiti di protezione: Protezione da corto circuito e sovratensioni
  • Effetto della tensione: Variazione della distanza < ±1% per ±15% variazione di alimentazione
  • Corrente di carico: < 200 mA
  • Resistenza di isolamento: > 50 MΩ (DC 500 V)
  • Resistenza agli urti: 500 m/s in X/Y/Z, 3 volte
  • Tensione di tenuta: AC 1000 V 50/60 Hz 1 min (parti attive verso scocca)
  • Resistenza alle vibrazioni: 10–55 Hz, doppia ampiezza 1,5 mm, X/Y/Z 2 h
  • Peso: circa 156 g


Ambiente di utilizzo
  • Temperatura di esercizio: -25 a +70 °C


Accessori e documentazione
  • Fornito: Certificato di conformità
  • Documentazione: Manuale prodotto disponibile


Caratteristiche / applicazioni
  • Progettato per il rilevamento di target metallici; pezzo di prova standard: ferro 45×45×1 mm


Sintesi tecnica
  • Serie: CL30
  • Modello: CL30-RN15DN1
  • Distanza di rilevamento: 15 mm
  • Formato: M30
  • Uscita: NPN, NO
  • Alimentazione: DC 12–24 V
  • Lunghezza cavo: 2 m
  • Tempo di risposta: 1 ms
  • Indice di protezione: IP67
  • Materiali: Corpo ottone nichelato; superficie ABS resistente al calore; cavo PVC
