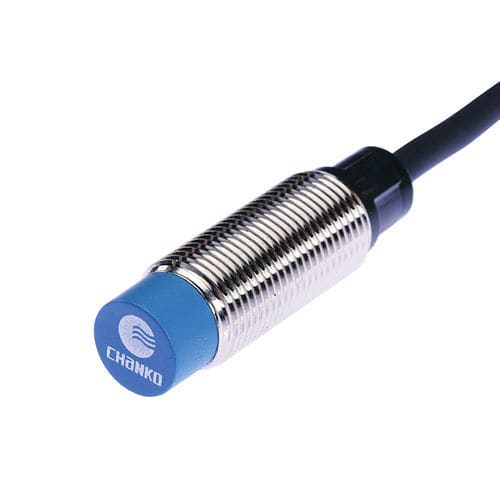

Sensore di prossimità induttivo CL12-RN4DN1cilindricoM12con funzione di commutazione
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tecnologia
- induttivo
- Forma
- cilindrico
- Diametro
- M12
- Segnale di uscita
- con funzione di commutazione, NPN
- Tensione di alimentazione
- DC, 24 VDC, 12 VDC
- Montaggio
- a filo
- Materiale
- in plastica, in ottone, in PVC
- Livello di protezione
- IP67
- Altre caratteristiche
- senza contatto, 3 cavi
- Range di misura
0,4 cm
(0,16 in)- Temperatura di processo
Max.: 70 °C
(158 °F)Min.: -25 °C
(-13 °F)
Descrizione
Nome del prodotto
Caratteristiche principali
Parametri meccanici / elettrici
Ambiente d'uso
Accessori
Applicazioni consigliate
Documentazione
Specifiche tecniche
- Produttore: 长江传感
- Modello: CL12-RN4DN1
- Serie: sensori di prossimità CL12
Caratteristiche principali
- Tipo: standard
- Distanza di rilevamento: 4 mm
- Corpo: cilindrico (M12)
- Principio di rilevamento: induttivo
- Uscita: NPN NO
- Lunghezza cavo: 2 m
- Direzione di rilevamento: frontale
- Frequenza di commutazione: 500 Hz
- Tempo di risposta: 1 ms
- Obiettivo: oggetti metallici
- Arresto (isteresi): ≤10% della distanza di rilevamento
- Target standard: Fe 12×12×1 mm
- Deriva termica: ±10% della distanza di rilevamento tra -25 e +70 °C (rif. +23 °C)
- Materiali: corpo in ottone nichelato; faccia rilevamento ABS resistente al calore; cavo PVC
Parametri meccanici / elettrici
- Uscita: NPN NO
- Tensione di alimentazione: DC 12–24 V
- Alimentazione: tre fili DC
- Classe di protezione: IP67
- Connessione: cavo stampato
- Tipo di segnale: uscita di commutazione
- Modalità di funzionamento: normalmente aperto
- Montaggio: non incassato
- Consumo di corrente: ≤35 mA
- Indicatore: LED rosso di uscita
- Circuito di protezione: protezione da cortocircuito e sovratensioni
- Influenza della tensione: variazione della distanza di rilevamento ≤±1% entro ±15% di variazione dell'alimentazione
- Corrente di carico: ≤200 mA
- Resistenza di isolamento: ≥50 MΩ (DC 500 V)
- Resistenza agli urti: 500 m/s², X/Y/Z 3 cicli
- Rigidità dielettrica: AC 1000 V 50/60 Hz 1 min tra parti attive e scocca
- Resistenza alle vibrazioni: 10–55 Hz, ampiezza doppia 1,5 mm, X/Y/Z 2 h
- Peso: circa 52 g
Ambiente d'uso
- Temperatura ambientale: -25 a +70 °C
Accessori
- Dadi di montaggio ×2
- Rondella dentata ×1
- Certificato
Applicazioni consigliate
- Elettronica 3C
- Sistemi di parcheggio automatizzati
- Logistica e magazzinaggio
Documentazione
- Manuale utente (PDF)
Specifiche tecniche
- Tipo: standard
- Distanza di rilevamento: 4 mm
- Filetto: M12
- Uscita: NPN NO
- Alimentazione: DC 12–24 V
- Protezione: IP67
- Lunghezza cavo: 2 m
- Frequenza di commutazione: 500 Hz
- Tempo di risposta: 1 ms
- Montaggio: non incassato
- Consumo: <35 mA
- Corrente di carico: <200 mA
- Peso: circa 52 g
- Materiali: corpo in ottone nichelato, faccia ABS resistente al calore, cavo PVC
- Intervallo di temperatura: -25 a +70 °C
