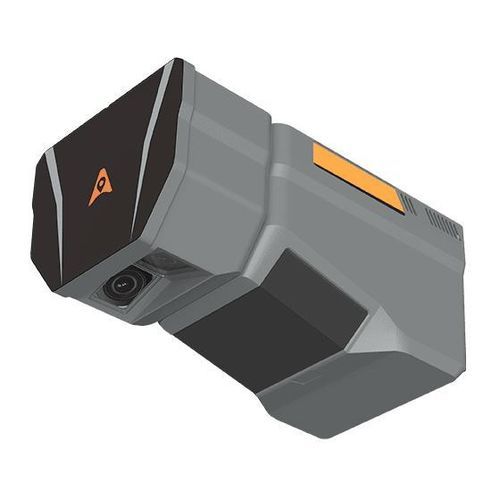

Sensore LIDAR ad alta risoluzione AlphaAir 6 Dual

leggerodi piccole dimensioniindustriale

Panoramica
Il CHCNAV AlphaAir 6 Dual (AA6D) è un sistema LiDAR aerotrasportato progettato per rilievi aerei ad alta risoluzione su terreni complessi e con forte dislivello. Integra scansione laser prismatica a lunga portata, IMU di alta qualità e due camere CMOS APS‑C per offrire portata fino a 2.100 m, nuvole di punti dense e immagini grandangolari. Interfacce aperte supportano l’integrazione su piattaforme multirotore e ala fissa.

Caratteristiche principali

• Scansione laser a lunga portata: fino a 2.100 m (80 %) e 960 m (10 %); FOV scanner 90°; fino a 16 ritorni.
• Elevata produttività di punti: capacità scanner fino a 2.000.000 pts/s; densità operative tipiche fino a 1.000.000 pts/s a 120 m AGL (~220 pts/m²).
• Imaging duale APS‑C: 26 MP × 2 (6252 × 4168), FOV 110°, lunghezza focale 16 mm.
• Design leggero: 1,85 kg con storage sostituibile in campo e trasferimento dati rapido.

Vantaggi e prestazioni

• Portata estesa + IMU di alta gamma: misure affidabili fino a 2.100 m e stabilità di bias IMU ≈0,3°/h per posizionamento accurato su terreni difficili.
• Migliore qualità della nuvola di punti: elaborazione d’onda in tempo reale RWP di 5ª generazione e algoritmi multi‑periodo per migliore separazione dei ritorni e maggiore completezza dei dati.
• Imaging ad ampia copertura: sensori duali APS‑C (FOV 110°) aumentano copertura ed efficienza operativa rispetto a configurazioni con singola camera.
• Pronto all’uso: package compatto da 1,85 kg, protezione IP64, operatività da −20 °C a +50 °C, 512 GB interni e scarico dati veloce.

Casi d'uso

• Rilievi topografici e mappatura del territorio
• Rilievi forestali e analisi della copertura vegetale
• Mappatura di strade e autostrade
• Ispezione di corridoi per linee elettriche
• Mappe per risposta a emergenze

Descrizione dettagliata
L’AA6D combina tecnologia laser prismatica a lunga portata, una IMU 500 Hz di alta precisione e RWP di 5ª generazione per fornire nuvole di punti ad alta densità e completezza a quote di volo tra 100 e 600 m AGL. Le due camere APS‑C forniscono immagini grandangolari ad alta risoluzione sincronizzate con i dati LiDAR. I protocolli di interfaccia aperti facilitano l’integrazione su multirotore e piattaforme ad ala fissa; il fattore di forma leggero e lo storage sostituibile in campo consentono missioni estese e rapida gestione dei dati.

Specifiche tecniche

• Scanner laser: portata 2.100 m @80 %, 960 m @10 %; capacità fino a 2.000.000 pts/s; FOV 90°; fino a 16 ritorni.
• Prestazioni nuvola di punti: 1.000.000 pts/s a 120 m AGL (~220 pts/m²); 200.000 pts/s a 400 m AGL (~13 pts/m²); RWP 5ª generazione in tempo reale.
• Imaging: 26 MP × 2 (6252 × 4168); FOV 110°; focale 16 mm; sensori CMOS APS‑C.
• Posizionamento: GNSS multi‑costellazione; IMU 500 Hz; stabilità bias ≈0,3°/h; precisione di sistema <5 cm H / <5 cm V (dipende dalla configurazione).
• Ambientale: funzionamento −20 °C a +50 °C; grado di protezione IP64.
• Fisico: peso 1,85 kg; dimensioni 223,5 mm × 120 mm × 129 mm.
• Archiviazione e dati: 512 GB interni; trasferimento fino a 200 MB/s; slot per schede sostituibili in campo.
