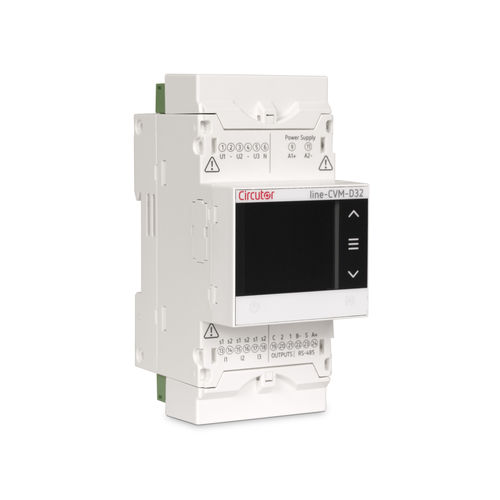

Il Line-CVM-D32 è un analizzatore di potenza che misura, calcola e visualizza i principali parametri elettrici in reti monofase, in sistemi a due fasi senza terra, con connessioni ARON o sistemi trifase bilanciati o sbilanciati.
La misura è un vero RMS che si basa su tre ingressi in tensione alternata e tre ingressi in corrente.
Il dispositivo è modulare e scalare grazie a moduli di espansione con diverse funzionalità. La corrente viene misurata indirettamente con trasformatori /5A, /1A o /250mA.
La tensione viene misurata direttamente in reti fino a 300V ~ Ph-N o attraverso trasformatori di tensione.
Applicazioni
- Misura dei parametri elettrici nei quadri elettrici e nelle connessioni a bassa e media tensione dove i vincoli di spazio richiedono l'installazione di un analizzatore salvaspazio nella guida DIN.
- Misura dei valori istantanei, massimi e minimi dei parametri elettrici.
- Registrazione dell'energia attiva o reattiva consumata o generata.
- Prezzi dell'energia elettrica in un massimo di 4 tariffe (attraverso gli ingressi dei moduli di comunicazione o di espansione)
- Generazione di impulsi attraverso uscite a transistor, completamente e indipendentemente configurabili in base a qualsiasi parametro incrementale di energia attiva o reattiva, sia per contatore totale che per tariffa.
- L'installazione può essere controllata tramite timer programmabile su ritardo, ritardo di spegnimento e allarmi di interblocco.
- Possibilità di espandere le caratteristiche dell'analizzatore utilizzando moduli di espansione con ingressi/uscite a transistor, a relè o analogici. - Conversione di qualsiasi parametro istantaneo misurato o calcolato dal dispositivo in segnali analogici incorporando moduli di espansione delle uscite analogiche.
---
