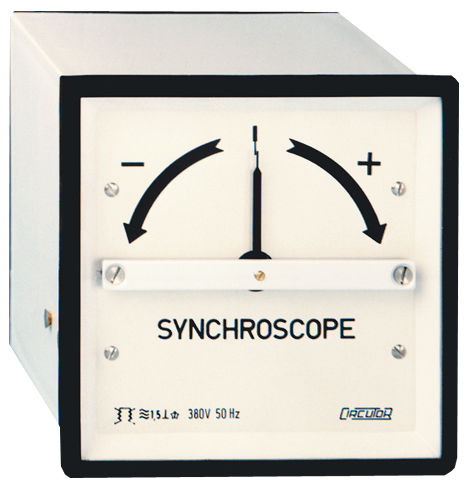

La serie SMC e STC di Circutor è un sincroscopio progettato per dare una lettura corretta della frequenza e dell'angolo di fase all'interno di due generatori o generatori collegati in rete. L'unità funziona semplicemente quando la differenza è zero, l'ago rimane dalla sua posizione che è nel centro scala. Il pannello frontale per la misurazione è diviso in due aree che sono contrassegnate da segni (+) e (-). Questi simboli usati significano una frequenza più alta per (+) e una frequenza più bassa per (-). La sincronizzazione del generatore può essere ottenuta quando il bisogno si trova sul lato inferiore andando verso il lato superiore.
Applicazioni
Per fornire una lettura corretta della differenza tra la frequenza e l'angolo di fase tra due generatori o un generatore e la rete, quando sono collegati in parallelo. Quando la differenza è zero, l'ago dello strumento non si muove dal segno di sincronizzazione situato al centro della scala.
La scala dello strumento è divisa in due aree contrassegnate dai segni (+) e (-). Questi segni indicano se la macchina collegata ha una frequenza maggiore o minore dell'altra, rispettivamente. Il sincronismo è raggiunto quando l'ago è sul lato (-) e gira lentamente verso (+). L'ago dello strumento inizia a girare nella direzione corretta quando la differenza di frequenze è di 1,5 Hz per sistemi trifase o di 0,5 Hz per sistemi monofase.
---
