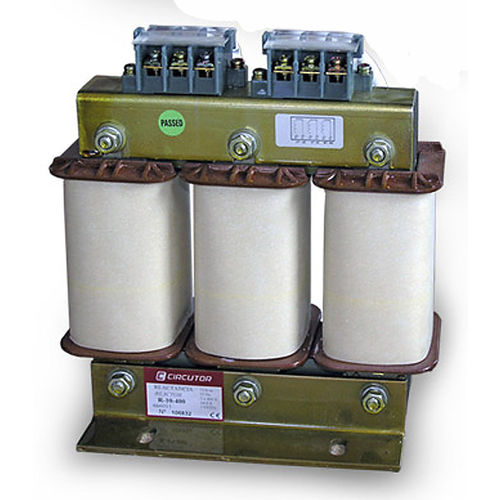

Reattanza filtro armonico trifase RX - RBX series

CIRCUTOR ha una gamma standard di reattori di reiezione p = 7 %, con una frequenza di risonanza di 189 Hz per reti a 50 Hz (o a richiesta 227 Hz per reti a 60 Hz). Questo è il valore di sintonia più frequente per evitare qualsiasi risonanza della quinta armonica e oltre. L'insieme di condensatori-reattori assorbe parte della corrente della quinta armonica e funge da filtro di scarto per le alte frequenze. In alcune installazioni sono necessari altri valori di p %, ad esempio 5,6 % (210 Hz), 6 % (204 Hz), 14 % (134 Hz), ecc. CIRCUTOR può costruire reattori su richiesta, che saranno adattati a qualsiasi potenza nominale, p %, tensione e frequenza. I reattori di bassa potenza, tipo R, sono costruiti con piastre a basse perdite e sono avvolti con un conduttore in rame. Il collegamento si ottiene con i terminali adeguati. Nel caso di potenze più elevate si utilizzano reattori RB, con nucleo a piastra magnetica e anime multiple in acciaio, che offrono eccellenti caratteristiche e un basso rapporto di perdita. Vengono utilizzate bobine di nastro di alluminio (o nastro di rame, su richiesta) e le connessioni di ingresso e di uscita passano attraverso una piastra. Entrambi i reattori di tipo R e RB sono dotati di una guarnizione in vernice sottovuoto per aumentare l'isolamento, fornendo una maggiore resistenza meccanica e riducendo il livello di rumore.
