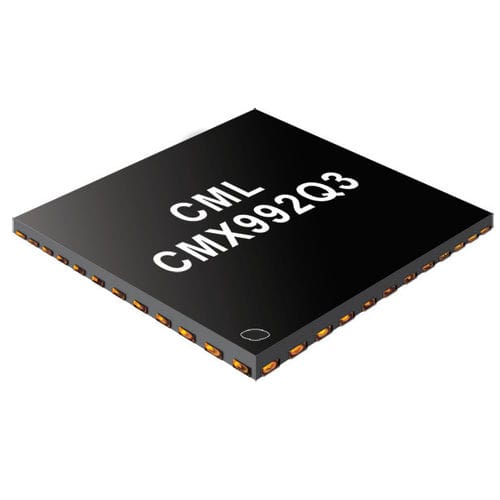

Ricevitore senza fili CMX992

radiodigitaleindustriale

Il CMX992 è un IC ricevitore RF a chip singolo, ad alte prestazioni, per sistemi radio analogici e digitali. Opera da 100MHz a 1GHz e la sua architettura I/Q supporta più tipi di modulazione e larghezze di banda con un unico progetto radio. Il CMX992 integra il primo mixer, i demodulatori Rx, i sottosistemi IF PLL e IF VCO che minimizzano i circuiti esterni necessari per implementare un ricevitore completo. Le modalità selezionate dall'utente si adattano a diversi requisiti applicativi. Il percorso Rx include un primo mixer Rx integrato con due uscite per supportare due scelte di filtri IF esterni, poi un mux di ingresso 2:1 integrato seguito da funzioni di misurazione del livello del segnale VGA e a banda larga per supportare l'implementazione AGC. Il segnale di 1a IF è quindi demodulato I/Q a IF zero o miscelato a un'uscita IF bassa. Il CMX992 fornisce opzioni di uscita Rx differenziale e single-ended e amplificatori differenziali per un condizionamento flessibile del segnale.Il CMX992 include le funzioni di base RF e IF di un ricevitore ad alte prestazioni e può essere utilizzato in una vasta gamma di prodotti wireless a banda stretta e larga, compresi i terminali analogici/digitali multimodali. Il CMX992 può essere utilizzato dove vengono utilizzate modulazioni altamente lineari, ad esempio per applicazioni come TETRA, dove una tipica soluzione trasmettitore includerebbe il trasmettitore CMX998 Cartesian Feedback. Ricevitore RF ad alte prestazioni (da 100MHz a 1GHz) Rx: - Mixer RF con selezione dell'uscita - Selezione del 1° ingresso IF - 1° Amplificatore a guadagno variabile IF (VGA) - Indicatore di livello del segnale di 1a IF (SLI) - Demodulatore a due modalità - IF zero I/Q con uscite differenziali - Due uscite IF selezionabili (450kHz o 455kHz) IF: - Sintetizzatore IF LO - VCO IF Amplificatore a resistenza negativa
