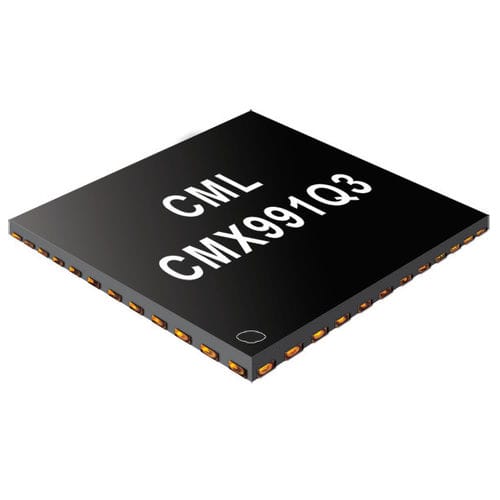

Il CMX991 è un ricetrasmettitore in quadratura RF a chip singolo, ad alte prestazioni e a basso costo che fornisce le funzioni di base necessarie per implementare un trasmettitore e un ricevitore radio completo.
Funziona da 100MHz a 1GHz e la sua architettura I/Q supporta più tipi di modulazione e larghezze di banda con un singolo progetto radio.
Il CMX991 half-duplex integra modulatori Tx, demodulatori Rx, sottosistemi IF PLL e IF VCO per minimizzare i circuiti esterni necessari quando si implementa un chip transceiver RF completo.
Le modalità selezionate dall'utente si adattano a diversi requisiti applicativi.
Il percorso Tx include un modulatore I/Q per generare accuratamente la modulazione alla frequenza IF, che può poi essere tradotta alla frequenza RF finale da un sistema integrato di up-converter a rifiuto di immagine.L'uscita IF del modulatore I/Q è anche resa disponibile per la conversione in RF tramite circuiti esterni, se desiderato.
Il percorso Rx include un mixer Rx integrato con due uscite per supportare due scelte di filtri IF esterni, poi un MUX integrato 2:1 in ingresso seguito da funzioni di misurazione del livello del segnale VGA e a banda larga, per supportare l'implementazione AGC.
Il segnale di 1a IF è quindi demodulato I/Q a Zero-IF o miscelato a un'uscita IF bassa.
Il CMX991 fornisce opzioni di uscita Rx differenziale e single-ended e amplificatori differenziali per un condizionamento flessibile del segnale.
Ricetrasmettitore RF ad alte prestazioni (da 100MHz a 1GHz)
Funzionamento Half-duplex
Rx:
- Mixer RF con selezione dell'uscita
- Selezione del 1° ingresso IF
- 1° Amplificatore a guadagno variabile IF (VGA)
- Indicatore di livello del segnale di 1a IF (SLI)
- Demodulatore a due modalità
- IF zero I/Q con uscite differenziali
- Uscite IF selezionabili (450kHz o 455kHz)
Tx:
- Modulatore I/Q a IF
---
