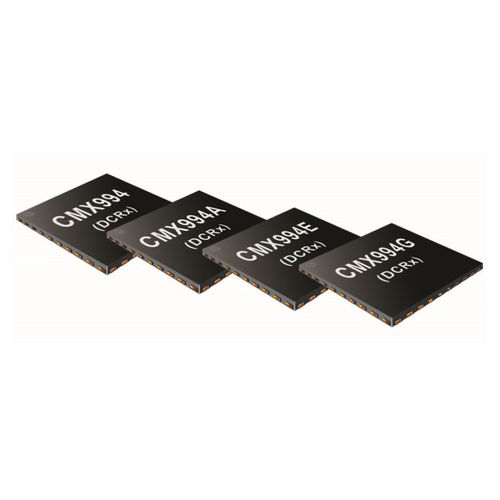

Circuito integrato ricevitore radio CMX994 series

per telecomando radioa larga bandaper esterni

CMX994 /CMX994A /CMX994E /CMX994G è una famiglia di circuiti integrati di ricezione a conversione diretta con PowerTrade™, la possibilità di selezionare dinamicamente le modalità di potenza rispetto alle prestazioni per ottimizzare i compromessi operativi. Modalità standard e a basso consumo Modalità standard e modalità aggiuntiva a basso consumo Modalità potenziate, standard e a basso consumo Modalità potenziate, standard e a basso consumo, prestazioni garantite a 30 MHz Il CMX994/A/E/G offre prestazioni di blocco eccezionali, con valori tipici compresi tra 98 e 102 dB a seconda del metodo di misurazione. Tutti e tre i dispositivi includono un LNA a banda larga con controllo del guadagno seguito da un demodulatore I/Q ad alta gamma dinamica e molto elevato IIP2. La sezione del ricevitore in banda base comprende amplificatori e stadi di filtraggio in banda base precisi e con larghezza di banda configurabile. La generazione del LO è assicurata da un PLL integer-N e da un amplificatore a resistenza negativa VCO; è possibile utilizzare anche un LO esterno. I divisori LO sono previsti per un funzionamento flessibile multibanda. I CMX994/A/E/G funzionano con una singola alimentazione a 3,3 V in un intervallo di temperatura compreso tra -40°C e +85°C e sono disponibili in un piccolo contenitore VQFN (Q4) a 40 pin. Famiglia di ricevitori a conversione diretta con PowerTrade™ Modalità flessibili di potenza e prestazioni - CMX994 - Modalità standard e a basso consumo - CMX994A - Modalità standard e a basso consumo aggiuntivo - CMX994E - Modalità potenziata, standard e a basso consumo - CMX994G - Modalità potenziata, standard e a basso consumo, prestazioni garantite a 30MHz per radio che operano fino a 30MH Conversione singola Rx a IF zero, IF quasi zero o IF bassa; IF zero elimina le risposte dell'immagine
